В настоящее время за рубежом ведутся интенсивные фундаментальные и прикладные исследования, направленные на совершенствование существующих и разработку новых регистрирующих сред. В результате этих исследований созданы и подготовлены к серийному и мелкосерийному производству такие среды, как фоторезисты типа shipley Аz – 1350 /1/ и lhst(horizons research) /2б/, свободно-радикальная пленка типа styryl 9 system (horizons research) /2/, диазо-

пленка типа techifax (scott graphics) Д-402 /2,3/, фотополимеризующиеся слои /4/, фотохромные органические пленки /5/ и ряд других несеребряных и необычных светочувствительных материалов.

Принципы записи информации, а также основные свойства несеребряных и необычных регистрирующих сред неоднократно обсуждались в зарубежной /6-16/ и отечественной /17-23/ литературе и, следовательно, хорошо известны.

Целью настоящего обзора является рассмотрение в общих чертах современного состояния разработки указанных материалов и перспектив их усовершенствования. В обзоре не рассматриваются материалы, используемые в качестве управляемых транспарантов для ввода - вывода информации в оптических системах, свойства которых описаны в обзорах /24-29/.

В соответствии с принятой нами /19/ терминологией рассмотрим свойства обратимых и необратимых регистрирующих сред, применяемых в голографии.

Основные характеристики наиболее известных обратимых светочувствительных материалов представлены в таблице 1. Эти среды предназначены для использования в тех областях науки и техники, где галоидосеребряные материалы малопригодны или вообще неприменимы.

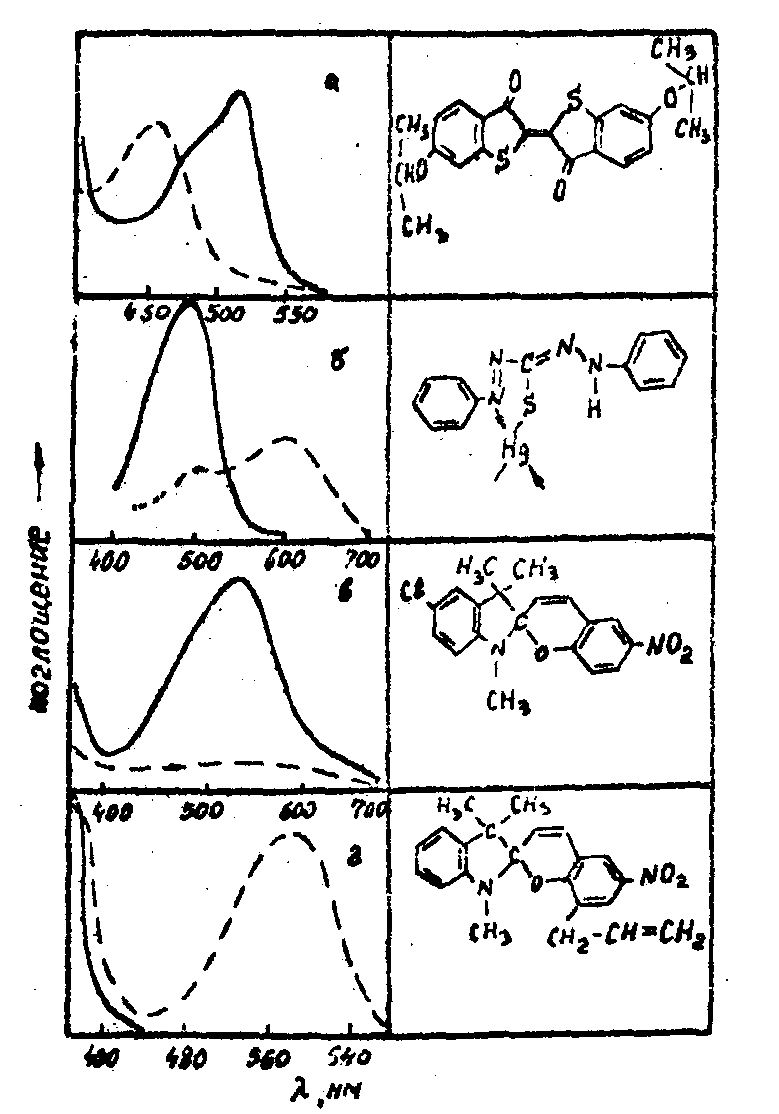

В графе 1 приведены наилучшие характеристики разнообразных органических фотохромных материалов (ФХМ) пленочного типа, разработанных на основе спиропиранов /27/, полициклических углеводородов /30/, α_e - салицилиденанилина /31/. Эти материалы обладают селективной спектральной областью светочувствительности, зависящей от свойств использованных фотохромных соединений. На рис.1 приведены спектры поглощения исходной и фотойндуцированной форм некоторых из упомянутых материалов. Различные типы органических фотохромных материалов чувствительны к излучению в области 0,3-10,6 мкм. Величина светочувствительности к УФ излучению достигает /22, 27 а,в/, в лучшем случае, нескольких сотых долей дж/см², а в видимой и ИК областях спектра она равна 1-10 дж/см² /22,27 б,г/.

Разрешающая способность превышает 5000 мм^-1 /23/. Дифракционная эффективность (η) при амплитудно-фазовой записи может превосходить 10% /22/ и достигает для некоторых ФХМ 76% /32/. Цикличность перезаписи информации в случае кристаллических пленок α₂ - салицилиденанилина равна ~ 5´ 10⁴ /31/. Наиболее чувствительные к УФ излучению ФХМ на основе спиропиранов характеризуются числом циклов n = 30÷50 /22,27/.

В последнее время достигнуты определенные успехи в разработке методов постоянной и обратимой фиксации информации на ФХУ со спиропиранами /33/. Подобные методы, как установлено нами, позволяют получать амплитудные голограммы с разрешением ω = 5000 мм^-1, рельефно-фазовые голограммы с разрешением более 3000 мм^-1. Для иллюстрации на рис.2 представлена фотография изображения транспаранта, восстановленного с голограммы, зафиксированной путем ее обработки специальным раствором в течение нескольких минут, несущая пространственная частота при записи голограммы составляла около 2000 мм^-1.

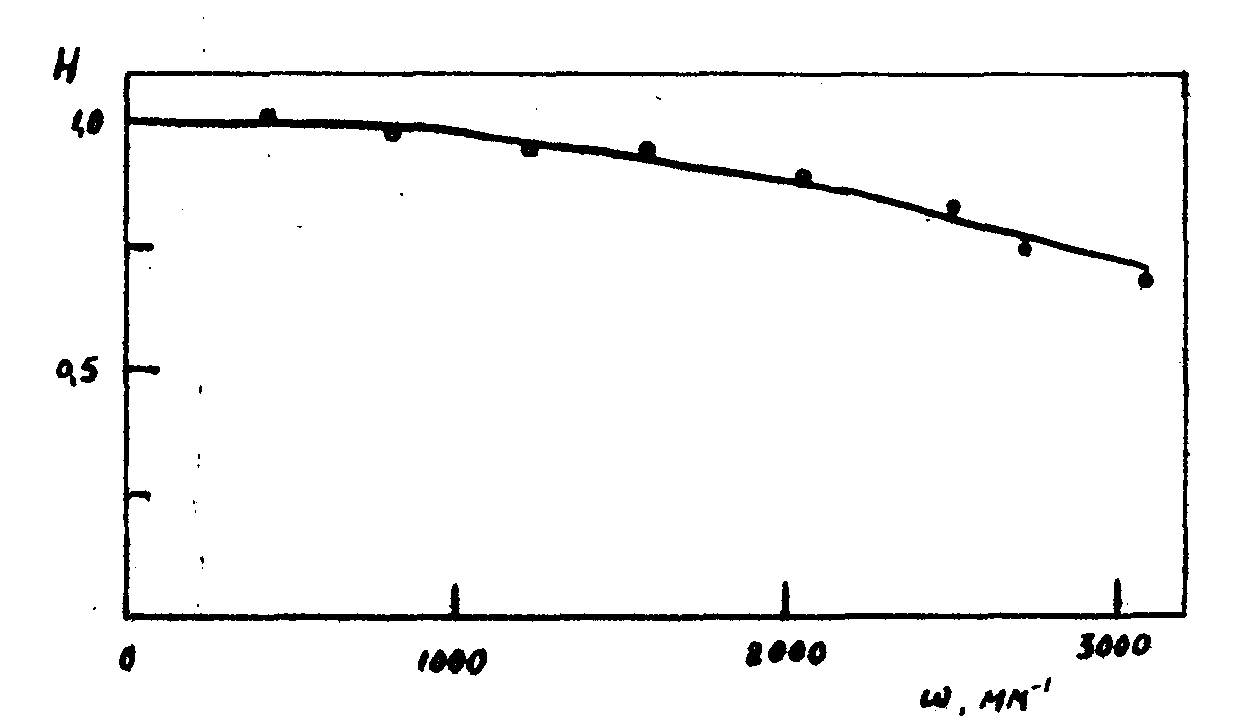

Экспериментально нами установлено, что функция передачи модуляции ФХМ на основе спиропиранов не зависит от длины волны записывающего излучения в диапазоне 340-630 нм и не имеет спада до частот ω = 3000 мм^-1 (рис.3).

В графе 2 табл.1 представлены параметры ряда неорганических ФХМ, использовавшихся для записи голограмм (силикатные фотохромные стекла на основе галогенидов серебра /34/, щелочногалоидные кристаллы /36/, щелочноземельногалоидные, в том числе допированные, кристаллы /36/. В случае щелочногалоидных кристаллов kcl получена /37/ эффективность η~5,13% на λ=496,5 нм, что свидетельствует о возможности амплитудно-фазовой записи голограмм в таких материалах. Скорость записи информации на ФХМ практически не ограничивается скоростью фотохимических и фотофизических просессов и определяется интенсивностью и энергией активирующрго лазерного излучения /28/.

До недавнего времени электрооптические кристаллы имели два существенных недостатка: малую светочувствительность и недостаточную термическую стабильность записанного изображения /40/. Введение добавок железа в кристаллы ниобата лития, а также использование внешнего электрического поля повысили в сотни раз светочувствительность /41/, которая сравнялась с величиной, характерной для ФХМ. Для получения дифракционной эффективности голограмм в несколько процентов требуется экспозиция около 0,2 дж/см². При записи голограмм аргоновым лазером (λ=488 нм) с η = 10% необходима плотность энергии излучения 1,25 дж/см², а в случае гелий-неонового лазера (λ = 633 нм) - 50 дж/см². Недавно /43/ за счет увеличения концентрации двухвалентных ионов железа в неотожженных кристаллах ниобата лития удалось дополнительно повысить светочувствительность этих кристаллов. Величина светочувствительности, определяемая плотностью энергии излучения, необходимой для получения η = 1%, для разработанных образцов составляла: к излучению аргонового лазера - до 2 мдж/см², к излучению гелий-неонового лазера - до 0,1 дж/см², к излучению рубинового лазера - до 1 дж/см². Однако повышение светочувствительности кристаллов приводило к снижению максимальной величины дифракционной эффективности голограмм.

Для электрооптических кристаллов эта величина зависит от интенсивности лазерного излучения /44/ Как следствие этого, при импульсном облучении светочувствительность дотированных кристаллов ниобата лития /45/ и стронций-барий ниобата /46/ может достигать 2 мдж/см². Высокую светочувствительность (до 3 дж/см²) имеют кристаллы стронций-барий ниобата, помещенные в электрическое поле с напряженностью около 3 кв/см. Однако в этом случае дифракционная эффективность голограмм не превышала 2%, а разрешающая способность - 100 мм^-1 /47/.

Среди электрооптических кристаллов наибольшей светочувствительностью к излучению с λ = 420 нм, достигающей s =1·10^-5 дж/см², обладает устройство "'Рrоm" (считывающий оптический модулятор на ячейке Поккельса), основой которого является кристалл висмута силиката (bi₁₂sio₂₀) /48/. При приложении к нему электрического поля до 2 кв и воздействии УФ и видимого

записывающего лазерного излучения достигается η_макс = 6%, до 7,5 кв - η_макс = 34%. Разрешающая способность составляет 300 мм_-1. Время хранения записанной информации равняется 100 часам. Устройство обладает практически неограниченной цикличностью перезаписи информации.

Электрооптические кристаллы, обладающие высокой светочувствительностью и не требующие приложения внешнего электрического поля, являются перспективными регистрирующими средами для голографии. Однако они могут найти широкое применение только в том случае, если удастся организовать производство этих кристаллов с хорошо воспроизводимыми характеристиками. Пока кристаллы с наилучшими параметрами являются уникальными. По той же причине среди устройств на основе ферроэлектрик-фотопроводник, работающих при наложении электрического поля, потенциальный интерес представляет лишь допированная лантаном керамика цирконата свинца и титаната свинца (plzt), хотя она в настоящее время и обладает невысокой светочувствительностью, ограниченной цикличностью и низкой дифракционной эффективностью /51/.

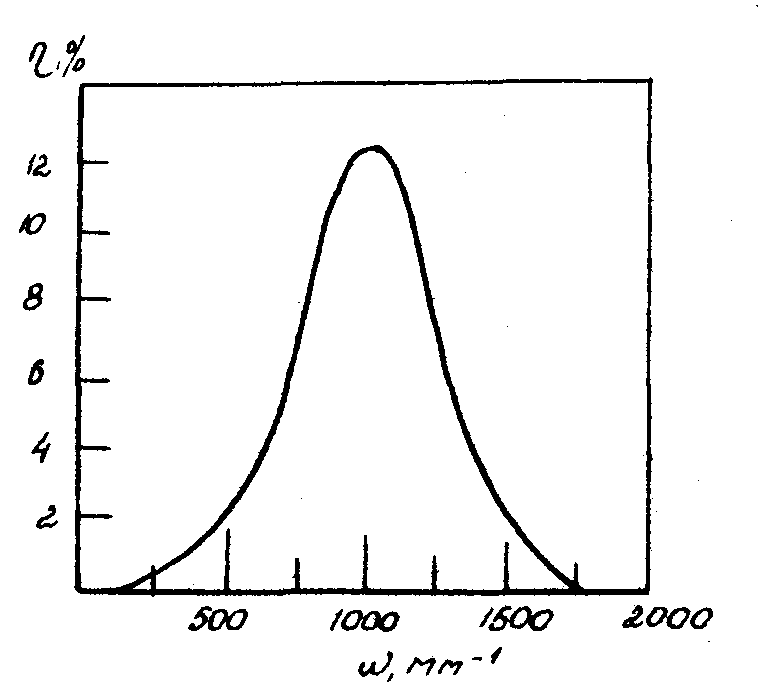

Фототермопластики, параметры которых указаны в графе 4 табл.1, считаются одними из самых перспективных материалов для записи голограмм олагодаря их высокой светочувствительности к видимому излучению и большой дифракционной эффективности, достигающей 35% /52/. С помощью сенсибилизаторов их можно сделать чувствительными даже к ПК излучению /53/, причем плотность энергии излучений с λ = 1,15 мкм составляет 0,4-0,8 дж/см² для получения η = 1-5% νа пространственной частоте 520 мм^-1 и η = 15÷0,9% на частоте 1000 мм^-1. На рис.4 представлена зависимость дифракционной эф-

Высокая светочувствительность характерна для устройств на основе эластомеров /10,12,55/, голограммы в которых записываются в результате деформации эластомера и металлического слоя под действием света, изменяющего проводимость фотополупроводника. Светочувствительность таких устройств не менее 1·10^-4 дж/см². Дифракционная эффективность записанных голограмм достигает 15%, разрешающая способность - около 1000 мм^-1, число циклов перезаписи информации превосходит 1·10^-4.

навливающее излучение не воздействует на фотополупроводниковый слой и записанная информация остается неизменной. При снятии электрического поля (v ~ 600 в) устройство переходит в исходное состояние.

Жидко-кристаллические системы /56/ (графа 5 табл.1) с использованием фотополупроводниковых слоев ( zns, cds и др.), несмотря на высокую светочувствительность, достигающую 1·10^-6 дж/см², обладают низкой разрешающей способностью (ω ~ 40 мм^-1) и значительным светорассеянием. Спектральная область светочувствительности определяется характеристиками фотополупроводниковых слоев. Для записи информации лазерным излучением в видимой области спектра используется эффект динамического рассеяния в смеси жидких кристаллов нематического и холестерического типа. В акустической, микроволновой и ИК голографии наиболее предпочтительно использование систем на основе жидких кристаллов холестерического типа, обладающих высокой теруочувствительностью.

Среди известных магнитооптических материалов /57/ (графа 6 табл.1) ферромагнитные марганец-висмутовые пленки считаются наилучшими для применения в голографии /10,12/ и привлекательными для использования в оперативных ГЗУ /57а/. Запись информации на таких пленках характеризуется неселективностью к активирующему излучению, высокой плотностью (n≥1∙10⁷ бит/см²), быстродействием (τ ≤ 1 мксек), постоянством хранения записанных голограмм, возможностью их перезаписи без ухудшения качества восcтановленного изображения, значительным отношением "сигнал-шум" (Рс/Рш > 8) и относительно невысокой стоимостью.

К числу наиболее существенных недостатков этих регистрирующих сред относятся: низкая светочувствительность (s ≤ 1∙10^-2 дж/см²); малая даже по сравнению с другими несеребряными и необычными средами дифракционная эффективность, достигающая η = 1∙10^-1%; необходимость строгого контроля за плотностью излучения, нагревающего слой до температур в пределах 360°С < t < 444°С, для предотвращения его разложения и получения высококачественных голограмм; необходимость применения импульсного излучения ОКГ.

Для записи динамических голограми больше перспективы имеют полупроводниковые кристаллы (si, cds, cdse, zno, gap, gaaz, se) /60/. В результате фотоиндуцированных электронных переходов в них возможна запись фазовых решеток с дифракционной эффективностью до 100% и разрешением 10000 мм^-1. Область спектральной светочувствительности может изменяться в широких пределах за счет допирования кристаллов или создания смешанных полупроводников переменного состава. В ходе первых исследований записи динамических решеток на свободных носителях моноимпульсным излучением неодимового ОКГ получена дифракционная эффективность 10÷30%. Голограммы исчезают за время до 10^-9 сек.

Среди регистрирующих сред, появившихся в последнее время, наибольшее внимание исследователей привлекают "бинарные (as-s, as-se, be-se, ge-s) и многокомпонентные (as-s-j, as-s-br, as-s-se, as-se-j, as-se-te, as-sb-se, ge-s-se, te-ge-as, te-ge-sb-s и другие) халькогенидные стеклообразные слои (графа 8 в табл.1) /61,62/. В этих регистрирующих средах под действием лазерного излучения происходит изменение полимерной структуры халькогенидов с образованием новых фаз, в частности, переход из аморфного состояния в кристаллическое, и, следовательно, с резким изменением показателя преломления. В силу этого в таких материалах возможна запись голограмм с высокой дифракционной эффективностью, превышающей в стеклах 70%. Переход среды в исходное состояние достигается путем нагревания слоя в зависимости от природы входящих соединений до

Анализ сенситометрических, голографических и эксплуатационных свойств обратимых регистрирующих сред, а также их стоимость и доступность свидетельствуют о том, что наиболее пригодны для массового потребления фототермопластики и магнитооптические марганец-висмутовые пленки. С успехом могут использоваться также органические фотохромные материалы. Вместе с тем необходимы дальнейшие изыскания более эффективных обратимых регистрирующих сред.

Основные характеристики необратимых материалов приведены в табл.2. Эта группа материалов может рассматриваться как потенциально способная заменить галоидосеребряные материалы в тех областях голографии, где потребность в них велика и, следовательно, их применение экономически нецелесообразно, а также там, где требуется регистрация, обработка информации в реальном масштабе времени.

Фотополимеризующиеся слои, параметры которых приведены в графе 1 табл.2, характеризуются /15, 63-67/ высокой светочувствительностью (до 0,5·10^-3 дж/см²), большой, дифракционной эффективностью, которая для отвержденных клеев достигает 98% /65/, и приемлемым разрешением (до 5000 мм^-1).

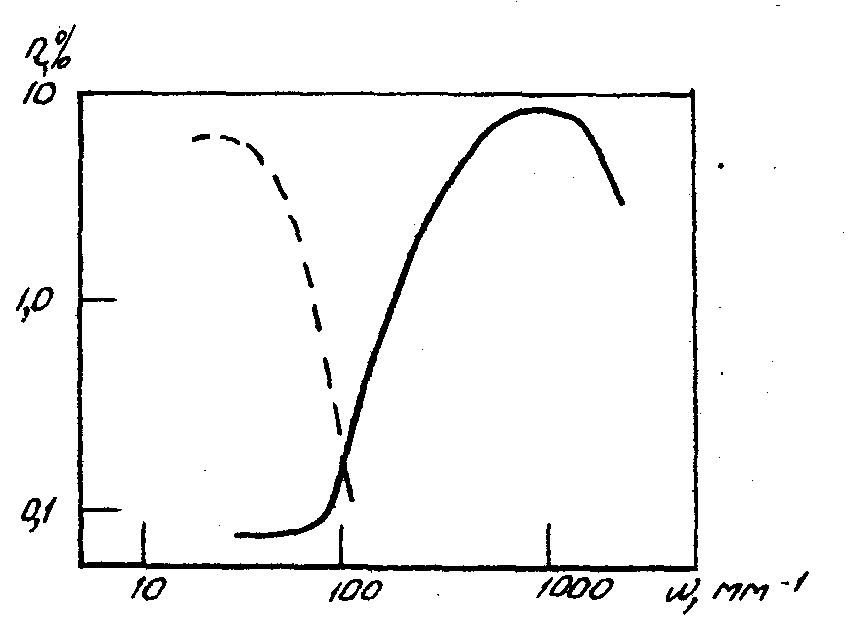

Завись голограмм осуществляется либо за счет фотополимеризации мономера /63/, либо в результате фоторазруиения или дополнительной полимеризации (например, полиметилметакрилат /64/). Дифракция света на таких материалах обусловлена деформацией поверхности при низких пространственных частотах и изменением показателя преломления при высоких частотах (рис.6) /65/. Хотя изменение показателя преломления составляет Δn = 10^-4 – 10², высокая

Функция передачи модуляции лучшего фоторезиста shipley az-1350 (рис.8) /72/ свидетельствует о высокой разрешающей способности этого материала, которая может достигать 10000 мм^-1.

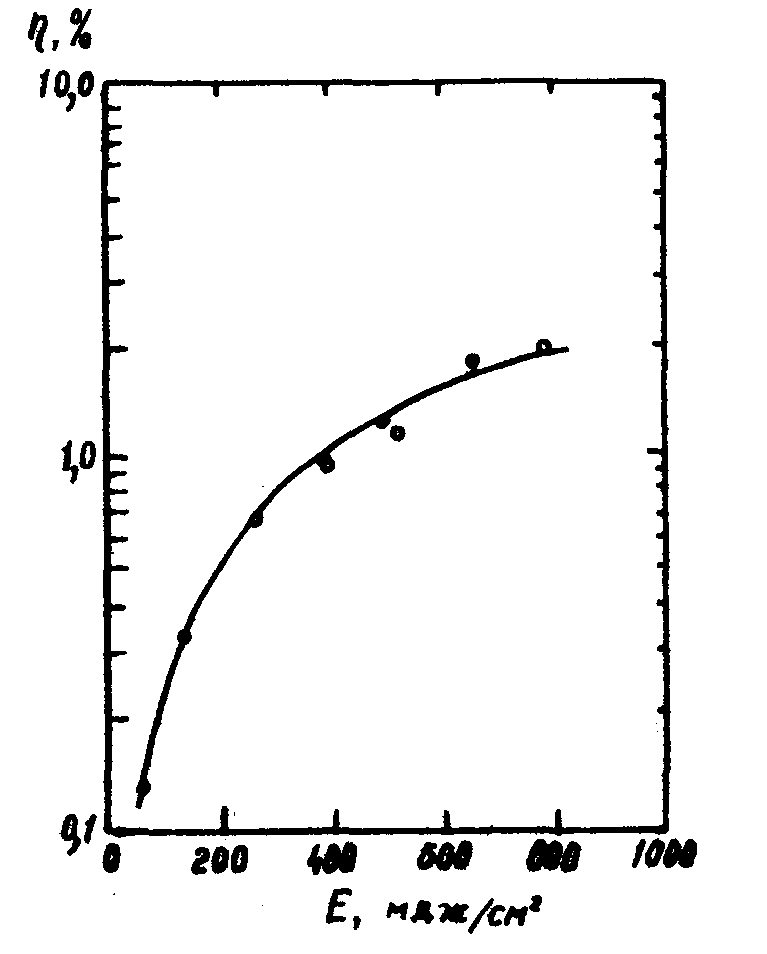

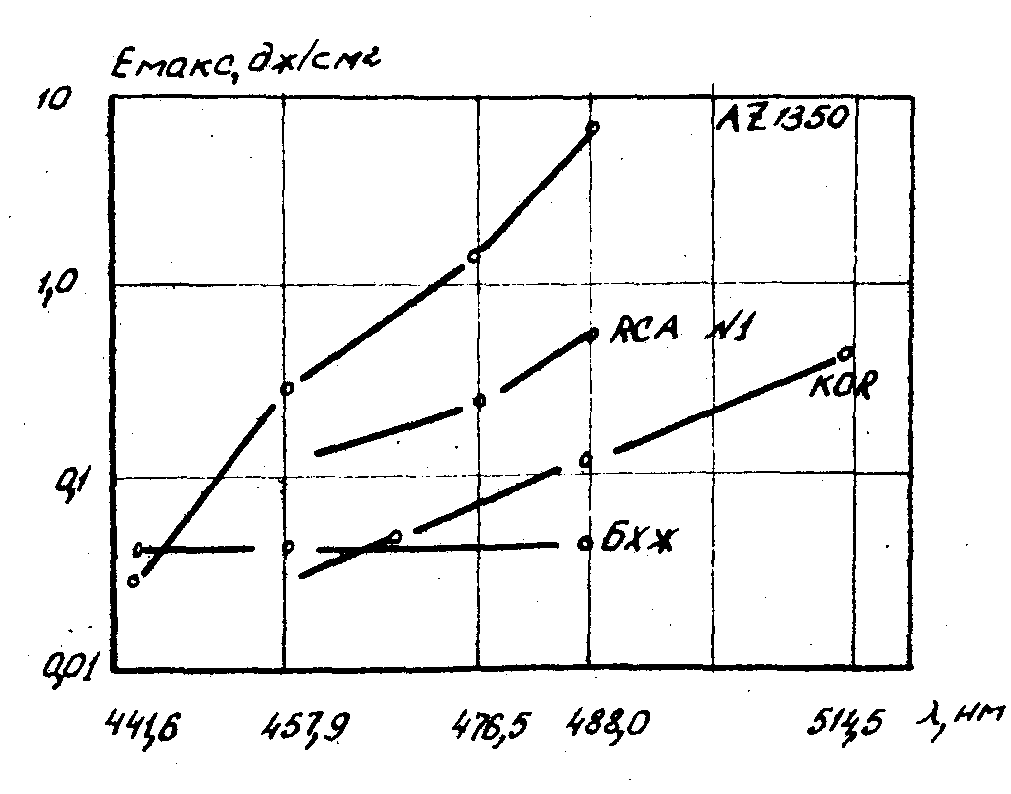

Значительный интерес для использования в голографии представляют слои хромированной желатины (графа 3 табл.2 ) /73/. Они характеризуются светочувствительностью до 2 мдж/см² (рис.7) /71/ в области λ≤500 нм и ~ 0,1 дж/cм² на λ = 632,8 нм /74/, дифракционной эффективноетью до 90%, разрешением ~ 5000 мм^-1 и

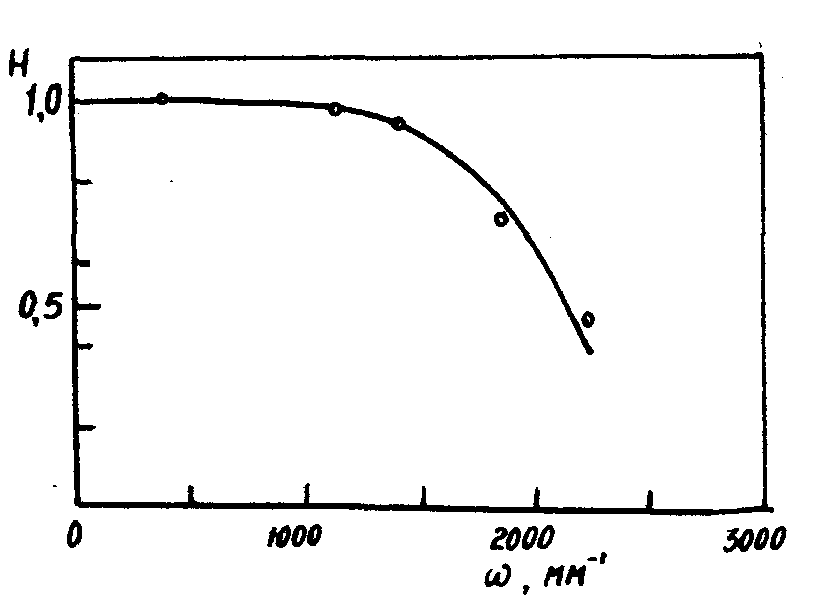

Рис.8. Функция передачи модуляции фоторезиста shipley az - 1350.

Все возрастающий интерес представляют свободнорадикальные пленки (графа 4 табл.2) /77/. Они имеют высокую светочувствительность при использовании процесса оптического проявления изображения, которая достигает 5 эрг/см² /78/. Энергия оптического проявления в области 600-750 нм составляет 1-10 дж/см². Фиксация информации осуществляется нагревом слоя до 120-140°С в течение нескольких минут.

Данные, представленные в графе 4 табл.2, получены без оптического усиления при непосредственной записи голограмм he-ne и аргоновым лазером. Нами осуществлялась запись голограмм во встречных пучках с пространственной частотой около 5000 мм^-1.

Диазотипные материалы (графа 5 табл.2), широко используемые в репрографии, могут применяться в голографии /80/. Диазопленки типа Д8-402 обладают максимальной чувствительностью в области λ≤400 нм с длинноволновой границей λ ~ 500 нм. На малых пространственных частотах на этих материалах получаются голограммы с η_макс = 4% и допускается запись голограмм до пространственных частот ~ 3000 мм^-1.

Шумы диазопленки типа Д8-402 соизмеримы с шумами серебряно-галоидных слоев типа Кodak 649 f.

Для висмутовой пленки толщиной 10 нм с низкой точкой кипения и низкой теплопроводностью она составляет около 50 мдж/см². Эффективно поглощая излучение 10,6 мкм, металлические пленки позволяют получать голограммы под действием ИК ОКГ. Однако разрешение и светочувствительность при этом получаются низкими (ω ~ 60 мм^-1, s ~ 0,3 дж/см²) /85/.

Для эффективной записи информации длительность лазерного импульса должна быть меньше времени диффузии тепла в слое. При записи информации пикосекундным импульсом гранатового ОКГ (λ = 1,06 мкм) получены голограммы с η ~ 5% на пространственной частоте от 1750 мм^-1 при энергии записи 50 мдж/см² /86/.
