НОВЫЕ ФОТОГРАФИЧЕСКИЕ МАТЕРИАЛЫ ДЛЯ ГОЛОГРАФИИ Р.В.Рябова
В статье сообщается о свойствах фотографических материалов для регистрации лазерного излучения в области 0,69 мкм, 0,84 мкм и 1,06 мкм.
Широкий фронт исследований, проводимых с помощью голографии, новые типы лазеров, дающие излучение в различных областях спектра, привели к тому, что потребовалось большое количество новых фотографических материалов для записи голограмм.
В институте Атомной энергии им.И.В.Курчатова за последнее время разработан ряд новых фотографических материалов для голографии. Свойства этих материалов испытывались в Московском инженерно-физическом институте, в Физическом институте им.Дебедева АН СССР, в Институте оптико-физических измерений и др. организациях. Результаты испытаний изложены в работах /1-5/.
Настоящее сообщение носит информационный характер. В сообщении будут перечислены новые фотографические материалы ИАЭ и даны краткие характеристики их свойств.
1. Фотографический материал для рубинового лазера.

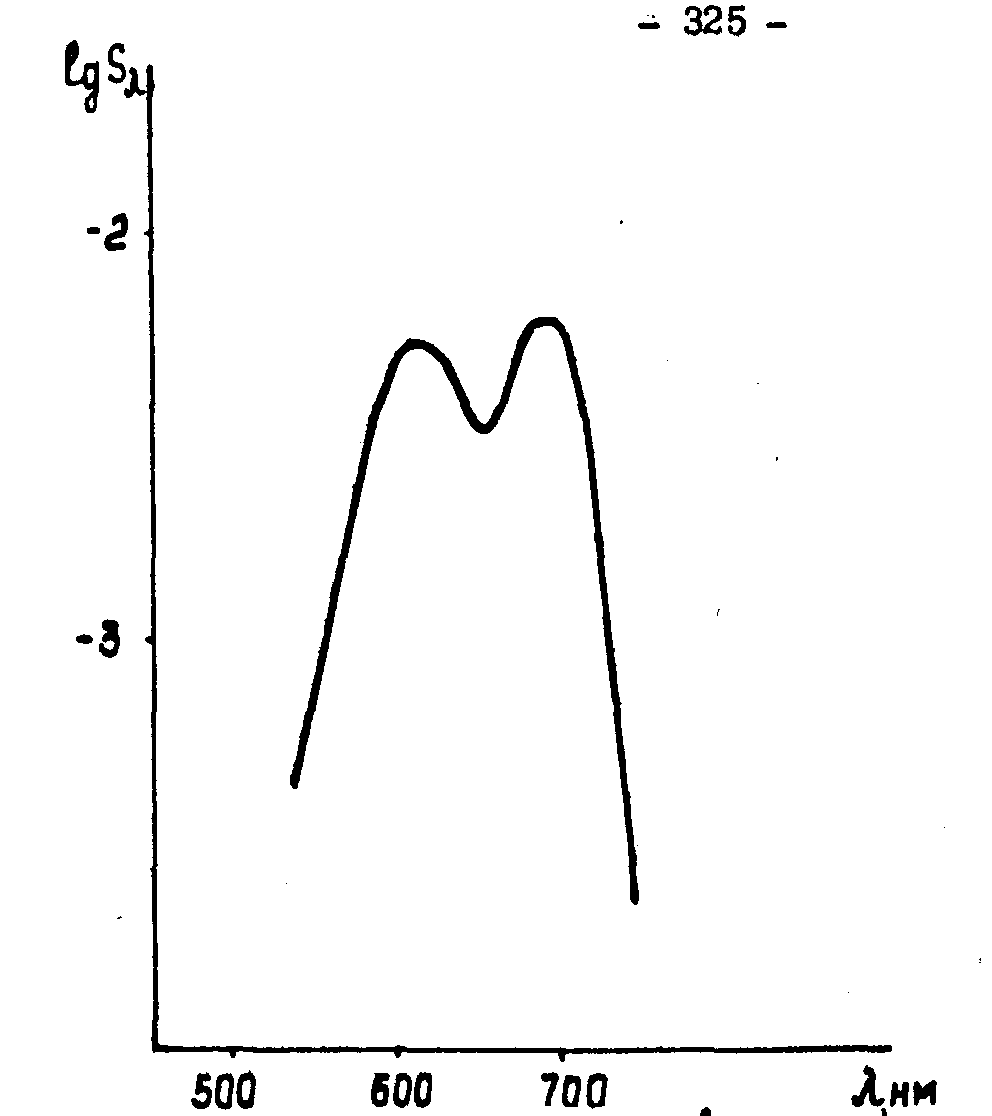

На рис.1 представлена спектральная характеристика этого материала. Кривая имеет два максимума в областях 0,63 и 0,69 мкм. Материал сенсибилизируется таким образом, чтобы была возможность использовать его и для Не-
ne лазера.

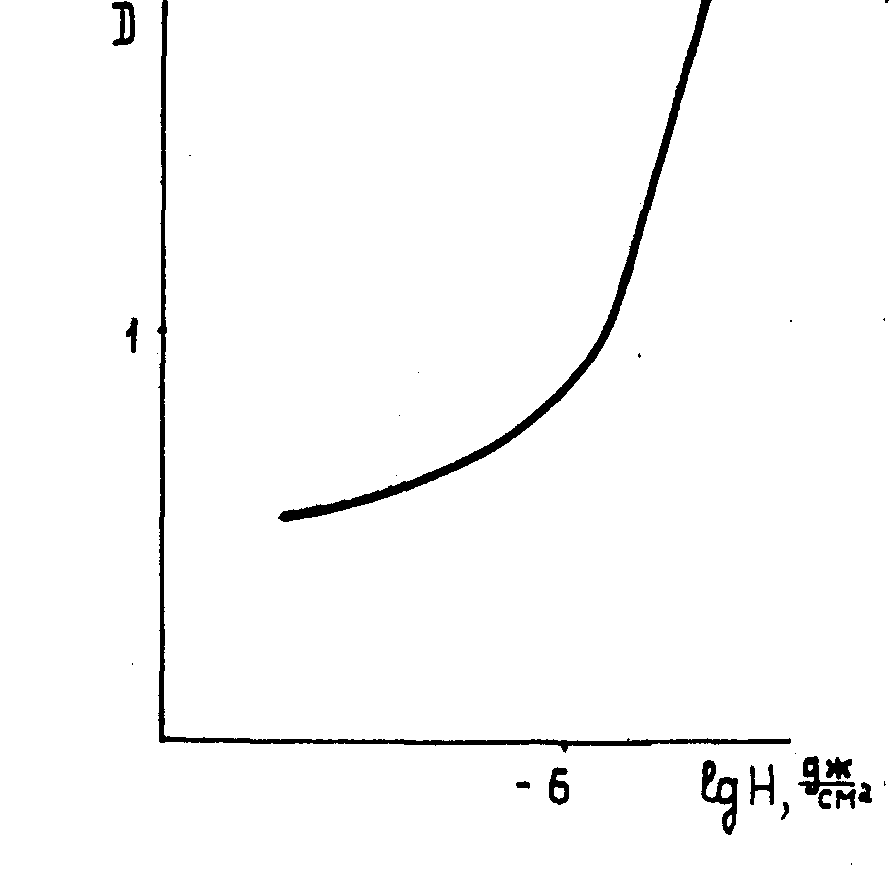

На рис.2 показана кривая зависимости плотности почернения от мощности одного импульса рубинового лазера. Из кривой следует, что чувствительность материала не менее 10
-6 дж/см2, порог почернения лежит в области, приближающейся к 10-7 дж/см2.
2. Фотографический материал для регистрации лазерного излучения в области 0,84 мкм.

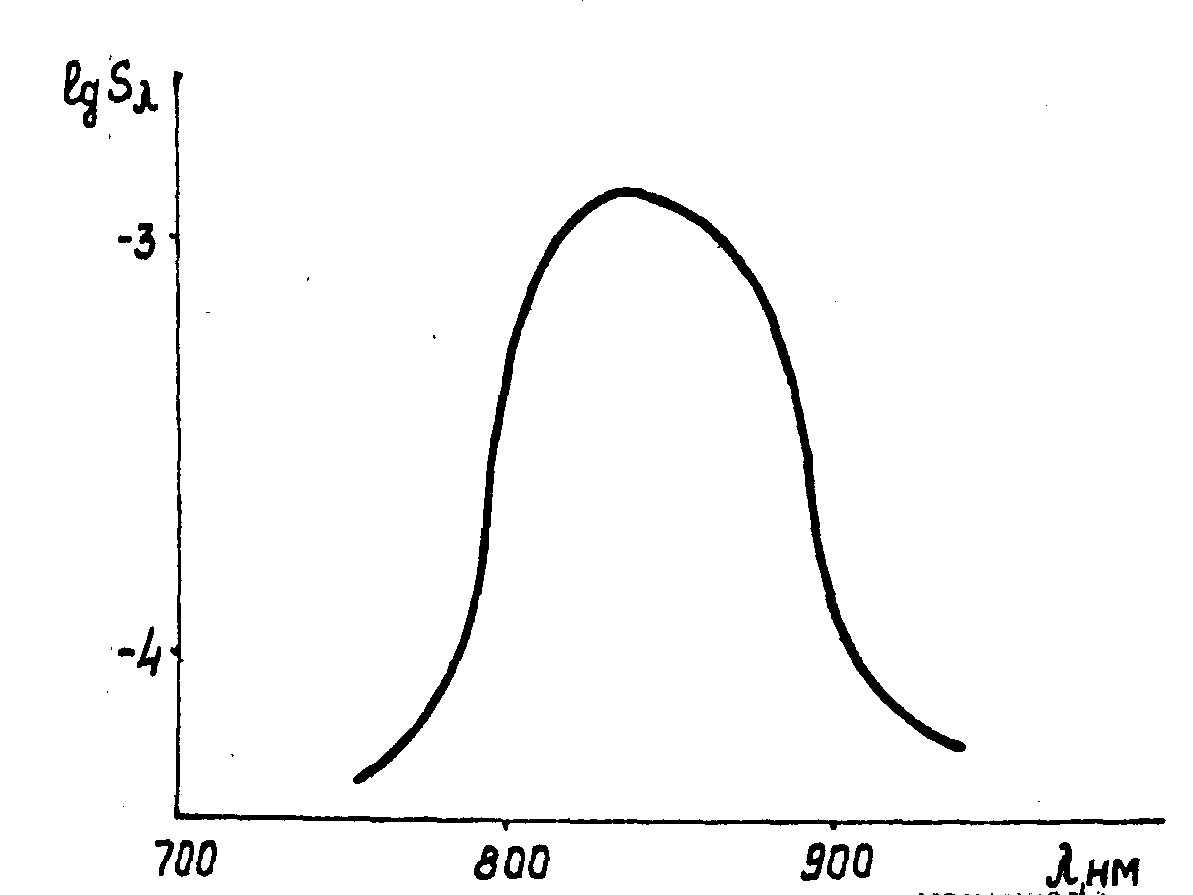

На рис.3 приведена спектральная характеристика материала. На
Рис.3. Кривая спектральной чувствительности материала для регистрации излучения с λ
- 0,84 мкм.
рис.4 приведены характеристические кривые для различных участков спектра 0,84; 0,86; 0,91 мкм. Чувствительность фотографического материала в области 0,84 мкм ~ 3∙10
-4 дж/см2. Разрешавдая способность при такой чувствительности ~ 1200 линий/мм (рис.5). В настоящее время ведутся работы по получению материала для регистрации излучения в этой области с разрешающей способностью до 2500 линий/мм.
3. Фотографический материал для регистрации лазерного излучения в области 1,06 мкм.

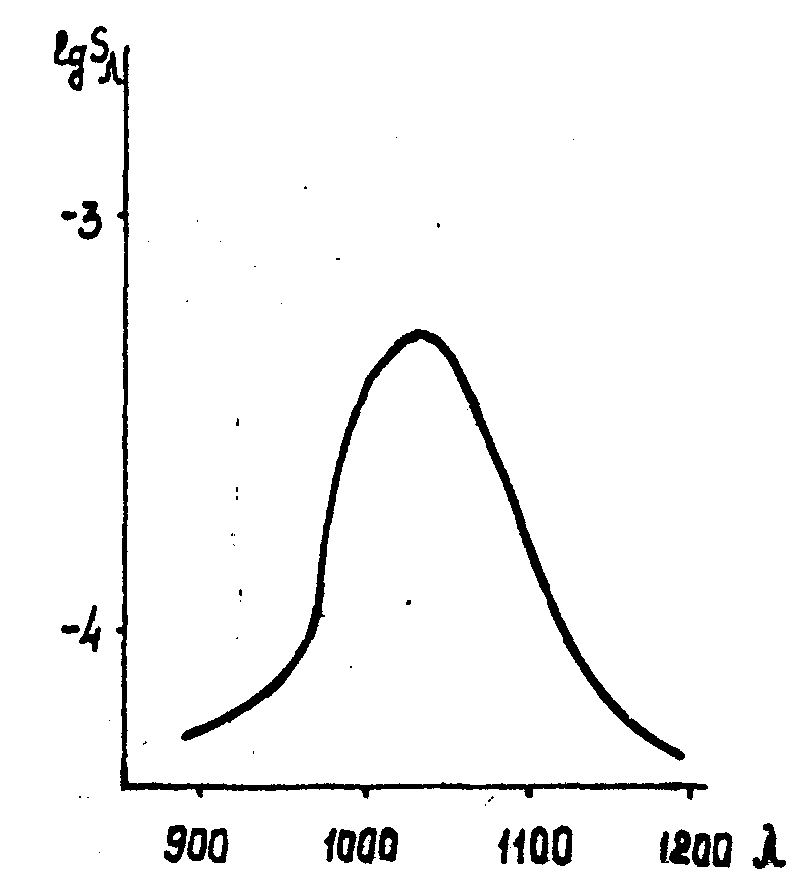

На рис.6 показана спектральная характеристика материала.

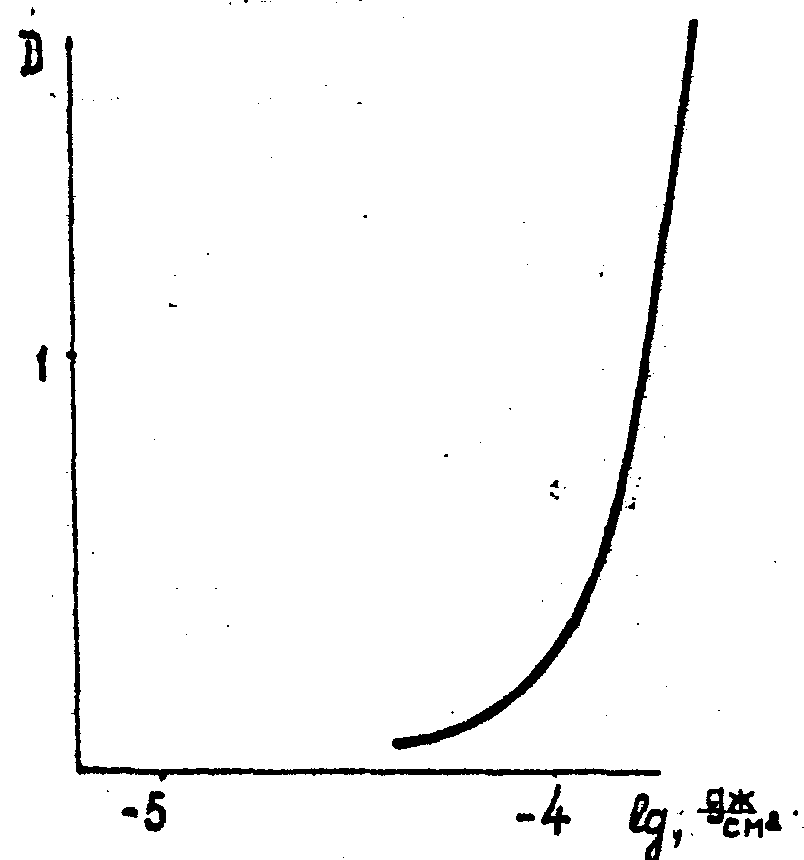

На рис.7 показана характеристическая кривая, сделанная в когерентном свете лазера на основе граната с ниодимом. Из кривой следует, что чувствительность фотографического материала ~10
-4 дж/см2.
Разрешающая способность не менее 1000 линий/мм.

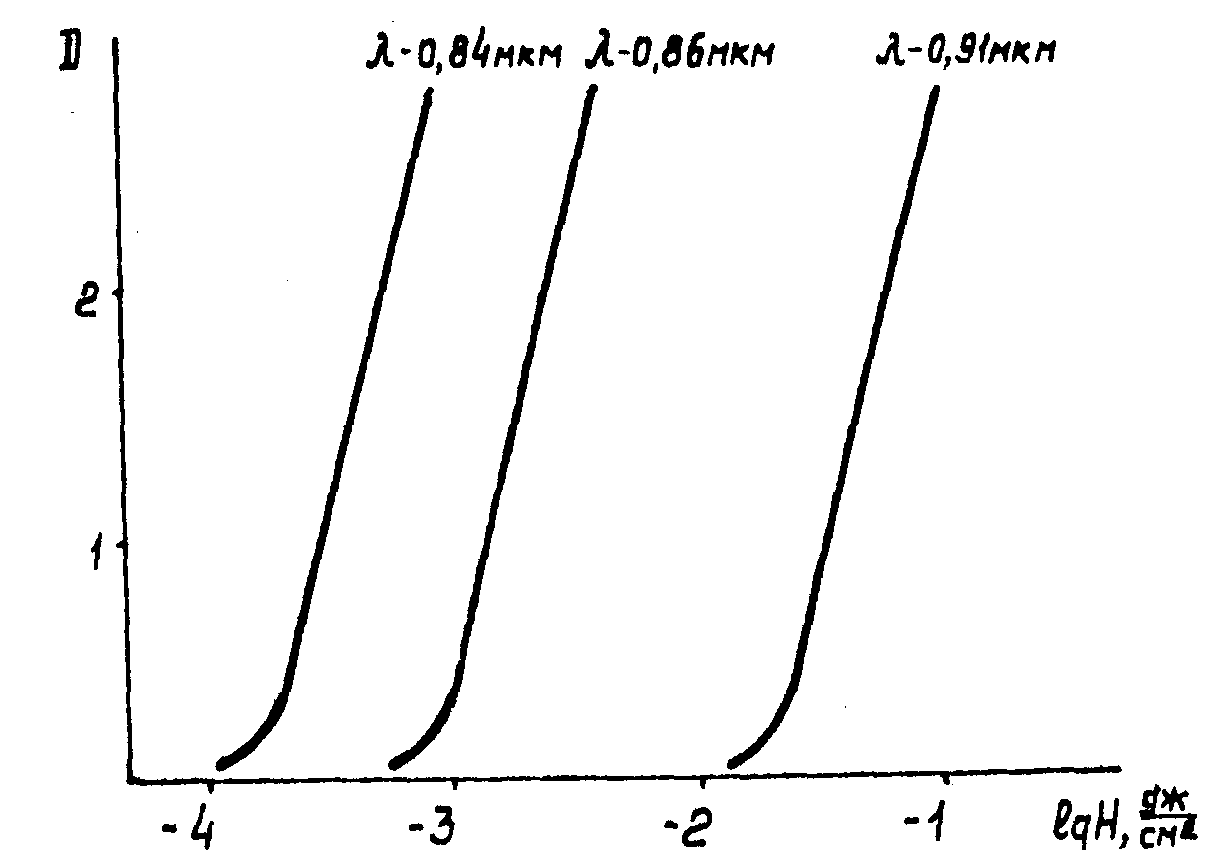

Рис.4. Характеристические кривые для различных участков спектра излучения инжекционного лазера;

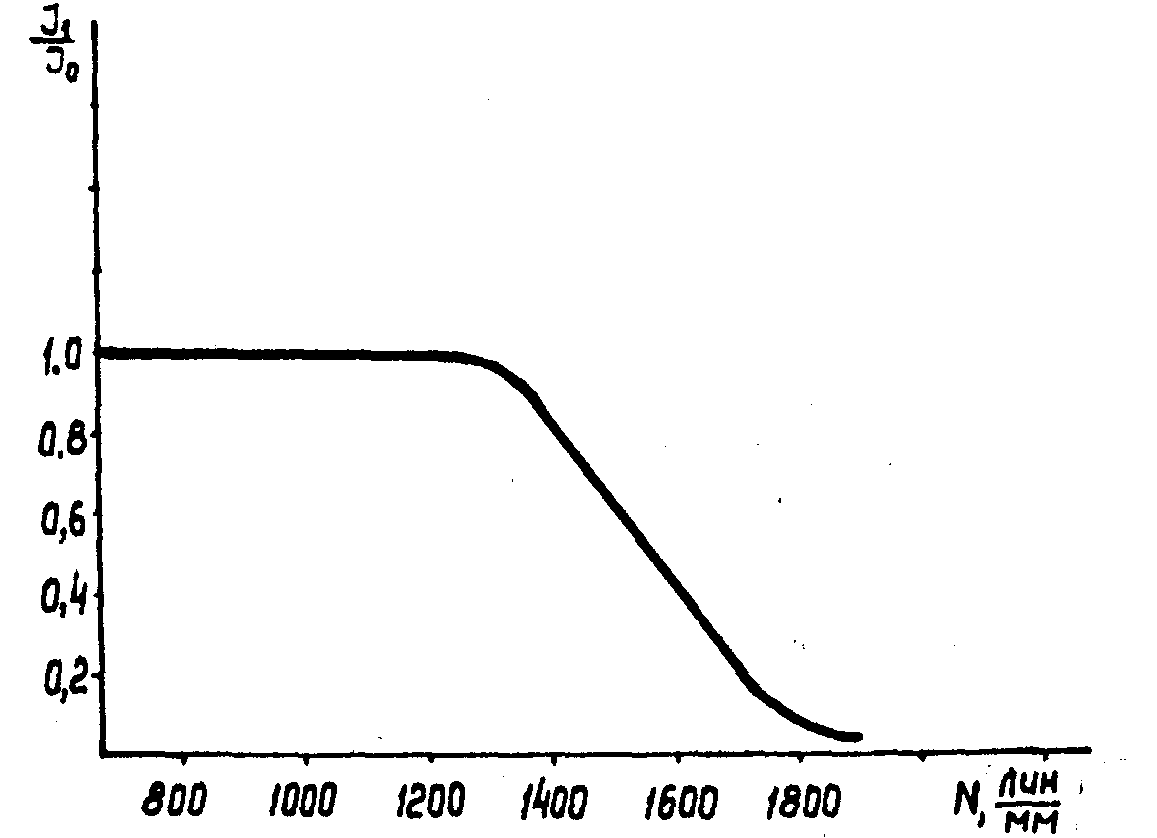

Рис.5. Частотно-контрастная характеристика фотографического материала для регистрации излучения с λ - 0,84 мкм.
Л и т е р а т у р а
1. Ю.П.Захаров, В.В.Кострюков, М.А.Майорчук, В.В.Никитин. Р.В.Рябова, В.Д.Самойлов, Д.М.Самойлович, К.А.Сейранова. Квантовая электроника, № 1, 176, 1974.
2. В.В.Кострюков, Б.П.Романов, Р.В.Рябова, В.Д.Самойлов, Д.М.Самойлович, К.А.Сейранова. Журнал Научной и прикладной фотографии и кинематографии, № 1
, 38, 1975.
3. Л.Н.Гнатюк, М.Л.Гурари, С.Н.Марченко, Р.В.Рябова. Квантовая электроника, № 2,
443, 1975.
4. Л.Н.Гнатюк. М.Л.Гурари, С.Н.Марченко, Р.В.Рябова, И.И.Лущиков. Измерительная техника, в печати.
5. И.И.Ашмарин. Р.В.Рябова, Д.М.Самойлович. Журнал Научной и прикладной фотографии и кинематографии, в печати.
