Media-security

ФОТОГРАФИЧЕСКИЕ ПЛАСТИНКИ ЛОИ2 ДЛЯ РЕГИСТРАЦИИ ГОЛОГРАММ ПО МЕТОДУ Ю.Н.ДЕНИСЮКА

И.Р.Протас В.И.Михайлова, Ю.А.Кракау, Г.М.Шепетуха, И.В.Баранова, Ю.Е.Усанов, Л.В.Мациевич, Е.И.Михайлова

В статье приводятся данные о промышленно выпускаемом Московским заводом технических фотопластинок новом типе фотопластинок ЛОИ2 для регистрации трехмерных голограмм и о новом типе проявителя ГП-2 для этих пластинок.

Для фотографической регистрации трехмерных голограмм с реконструкцией в белом свете требуются высокодисперсные малорассеивающие светочувствительные слои с разрешающей способностью не ниже 5000 мм^-1.

До последнего времени ни отечественная, ни зарубежная промышленность не выпускали подобных фотографических материалов. Поэтому все исследования по регистрации трехмерных голограмм проводились на лабораторных слоях /1/ или слоях, полученных на опытной установке /2/

В настоящее время Московский завод технических фотопластинок приступил к выпуску фотографических пластинок ЛОИ2 для регистрации трехмерных голограмм. Пластинки ЛОИ промышленно выпускаются в трех вариантах: ЛОИ2-500, ЛОИ2-653 и ЛОИ2-694 для регистрации голограмм, экспонированных светом аргонового, гелий-неонового и рубинового лазеров.

В таблице 1 приведены сенситометрические характеристики пластинок ЛОИ2 (светочувствительность - s_0,2, коэффициент контрастности - g и оптическая плотность вуали - d₀). Испытания проводились в соответствии с ГОСТ 2817-50 /3/. Светочувствительность к

- 529 -

Таблица 1

Тип пластинки	Исходные			Гиперсенсибилизированные ТЭА
Тип пластинки	s_0,2	g	d₀+ d_окр	s_0,2	g	d₀+d_окр
ЛОИ2-500 ЛОИ2-653 ЛОИ2-694	0,0007 0,0006 0,0009	4,6 3,7 3,9	0,07 0,07 0,10	0,0030 0,0020 0,0025	4,6 4,3 4,8	0,07 0,08 0,12

белому свету определялась по лк^-1сек^-1. Проявлялись пластинки в проявителе Д19 в течение 4-х минут при t=20°С±0,5 Для повышения светочувствительности пластинки ЛОИ2 можно гиперсенсибилизировать триэтаноламином (ТЭА) путем купания пластинок перед экспонированием в 0,5% водной растворе ТЭА в течение 5 минут с последующим ополаскиванием пластинок в дистиллированной воде и высушиванием /4/.

Гиперсенсибилизация ТЭА повышает чувствительность слоя в среднем в 3,5 раза.

Спектральная чувствительность гиперсенсибилизированных ТЭА пластинок ЛОИ2 определялась в спектросенситометре ИСП-73 (ГОСТ 2818-45) и выражалась в абсолютных энергетических единицах эрг^-1см² (рис.1) /3/.

В таблице 2 даны светочувствительности пластинок ЛОИ2 для длин волн 488, 514, 633 и 694 нм.

Разрешающая способность пластинок ЛОИ2-630, измеренная по методу /5/ с помощью интерференционного резольвометра ЛИР-1, достигает 6000 мм^-1.

Дифракционная эффективность голограмм, полученных во встречных и в сходящихся пучках, на этих же пластинках при проявлении в специальном проявителе ГП-2 достигает 40% /6/. Состав проявителя ГП-2 приводится ниже /7/.

Запасной раствор: сульфит натрия б/в - 100 г,

метилфенидон - 0,2 г,

гидрохинон - 5,0 г

- 530 -

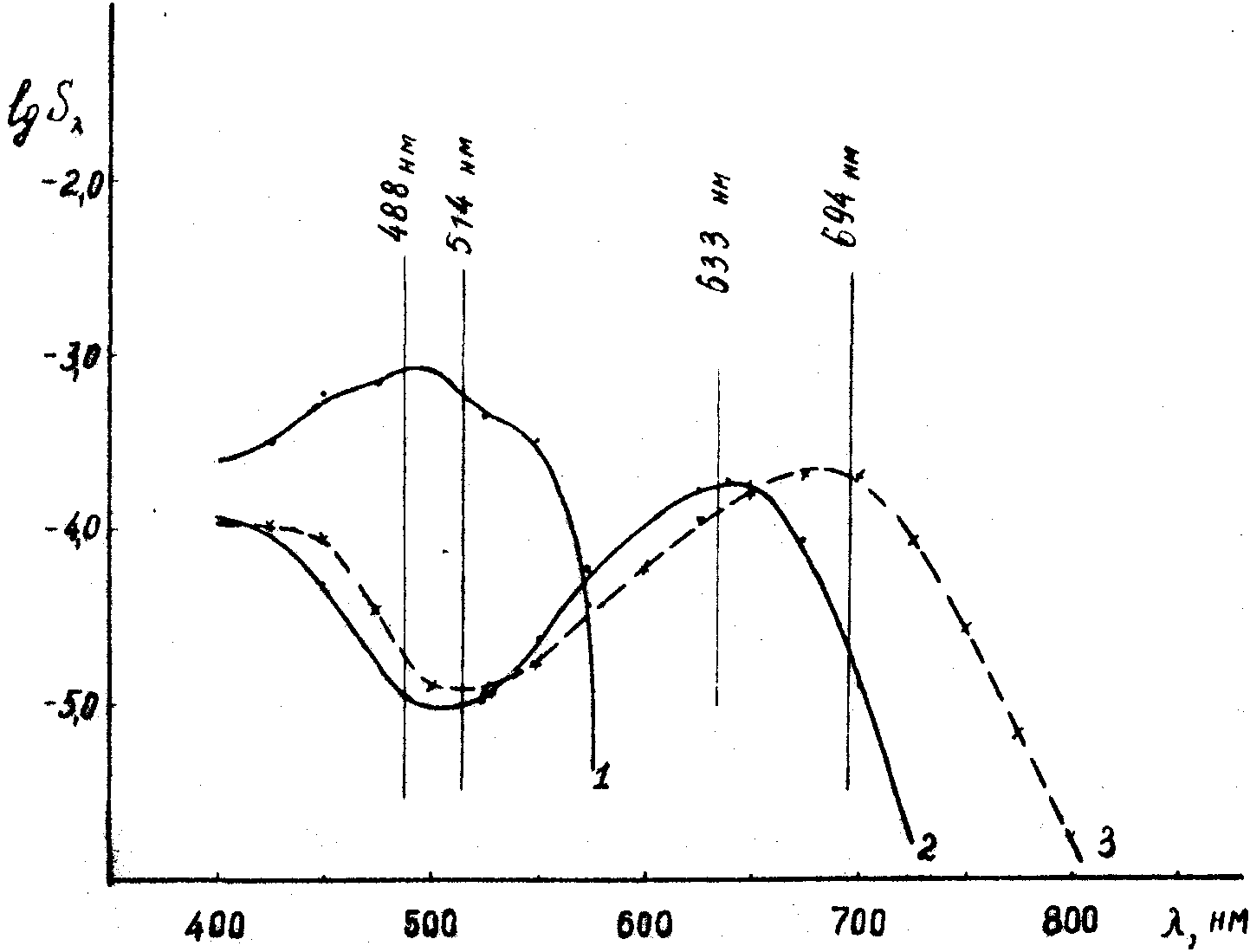

Рис.1. Кривые спектральной чувствительности фотопластинок:

1 - ЛОИ2-500; 2 - ЛОИ2-633; 3 - ЛОИ2-694.

Таблица 2

Тип пластинок	Чувствительность в эрг/см² к l =
Тип пластинок	488 нм	514 нм	633 нм	694 нм
ЛОИ2-500 ЛОИ2-633 ДОИ2-694	1.200 - -	1.600 - -	- 5.500 -	- - 5.000

- 531 -

едкий калий - 5,0 г,

роданистый аммоний - 12,0 г,

вода дистиллированная - до 1000 мл.

Рабочий раствор: перед проявлением 15 мл запасного раствора разбавляется до 400 мл дистиллированной водой и перемешивается.

Проявление проводится при 20°С ± 0,5° в течение 12 минут.

Московский завод технических фотопластинок изготавливает по заказам фотографические пластинки ЛОИ2.

Литература

1. З.А.Загорская. Сб. "Проблемы голографии", вып.3, 159, Москва, 1973.

2. Н.И.Кириллов, Н.В.Васильева. В.Л.Зелидман. ЖНиПФиК, 15, 441, 1970.

5. Ю.Н.Гороховский, В.П.Баранова. Свойства черно-белых фотографических пленок. Изд. "Наука", ч.1, Москва, 1970.

4. Ю.Н.Денисюк, И.Р.Протас. Оптика и спектроскопия, 14, 721, 1963.

5. П.x.Прусс, Л.В.Мациевич. Сб. "Проблемы голографии", вып.3, 138, 1973.

6. М.М.Ермолаев, Е.И.Михайлова. Оптико-мех. пром., № 10, 27, 1973.

7. Ю.Е.Усанов. Сб. "Материалы для регистрации голограмм", изд. "Наука" (в печати). Доклад на iv секции Совета по голографии, Москва.
