МЕТОД ОЦЕНКИ КАЧЕСТВА ГОЛОГРАФИЧЕСКОГО ПРОЦЕССА

В.Б.Немтинов, О.В.Рожков

Для оценки качества голографического цикла запись-воспроизведение рассмотрено понятие пространственной параметрической кривой "отношение сигнал/шум - дифракционная эффективность - коэффициент нелинейности", индуцируемой в силу единой параметризации голографического процесса. Исследованы плоские параметрические кривые "коэффициент нелинейности - дифракционная эффективность" и "отношение сигнал/шум - дифракционная эффективность". Такой подход позволяет оценить предельно достижимое качество изображения для данного типа голограммы и класса регистрируемых объектов, а также оптимизировать условия записи и обработки. Применение метода проиллюстрировано на примере тонкой фазовой голограммы.

Одним из основных критериев качества изображения, восстанавливаемого с голограммы (т.е. всего голографического цикла запись-воспроизведение), является дифракционная эффективность, равная отношению потока, идущего на образование изображения, ко всему восстанавливающему потоку.

В то же время существует целый ряд дополнительных критериев качества реконструированного изображения, которые связаны только с геометрией схем записи и воспроизведения. Сюда можно отнести, например, пятнистость восстановленного изображения (см., например, §2 гл.12 /1/) и наложение на восстановленное изображение дифракционных пучков других порядков (см., например, /1,2/). Эти недостатки могут быть устранены путем соответствующего выбора схем голографирования и восстановления. Известно, например, что для

- 192 -

разделения восстановленных изображений достаточно, чтобы ширина полосы частот спектра голографируемого объекта не превышала 1/3 от величины пространственной несущей частоты голограммы /2,5/.

Можно выделить нелинейные искажения, присущие определенному типу голограммы /3,4/. Например, зависимость амплитудного коэффициента пропускания тонкой фазовой голограммы от экспозиции даже в случае регистрирующей среды с линейным откликом носит нелинейный характер. Изображение, восстанавливаемое с таких голограмм, может быть искажено как за счет наложения других, более высоких порядков, так и за счет амплитудной модуляции реконструируемой волны /4-6/.

В общем случав нелинейные искажения, присущие процессу восстановления голограмм, зависят от структуры голографируемого объекта. При переходе от голограммы двух плоских волн к голограмме произвольного объекта в реконструированном изображении возникают дополнительные, так называемые интермодуляционные искажения /3,4,6-10/. Иначе говоря, в случае произвольной объектной волны нелинейности, присущие процессу восстановления, приводят к появлению нежелательного реконструированного светового потока, дифрагированного в направлении волны 1-го порядка, Интермодуляционные искажения представляют собой причинно-обусловленные возмущения. Однако из-за специфического характера влияния этих искажений на восстановленное изображение их удобно рассматривать как интермодуляционный шум.

Свойства реальных регистрирующих сред и условия обработки голограмм накладывают свои ограничения на качество восстановленного изображения (см., например, §5 гл.10 /1/), из которых наиболее известными являются шум зерна фотографического материала (см., например, §3 гл.12 /1/) и нелинейный характер голографической записи /1,3,11-13/.

Существенно, что в некоторых случаях шум зерна регистрирующего материала может быть уменьшен как в результате оптической согласованной фильтрации на стадии восстановления /14/, так и за счет выбора беззернистых регистрирующих (например, термопластических /15/) сред с молекулярной структурой.

В работе /16/ Лином предложена модель идеальной регистрирующей

- 193 -

среды, восстанавливающей волновой фронт, линейно пропорциональный исходному предметному волновому фронту. Нелинейные искажения, вносимые реальной регистрирующей средой, характеризуются нелинейностью зависимостей корня квадратного из дифракционной эффективности от экспозиции или контраста интерференционной картины (см., например, §6 и 7 гл.10 /1/). Эти кривые дают качественную оценку всего голографического процесса с точки зрения нелинейных искажений при передаче градаций яркости в восстановленном изображении.

Для количественной оценки нелинейных искажений (в передаче градаций яркости) тонких амплитудных голограмм в работе /17/ введено понятие коэффициента нелинейности. Перенося это понятие на все типы голограмм /18,19/, коэффициент нелинейности КН можно рассматривать как отношение дифракционной эффективности h реал реальной голограммы (обладающей определенными нелинейными искажениями) к дифракционной эффективности h ид идеальной модели Лина, так что

КН = h реал/h ид (1)

Для оценки контраста в восстановленной изображении используют два определения отношения сигнал/шум /7/. В первом случае отношение сигнал/шум (s/n)к характеризует контраст реконструированного изображения, и его величина зависит как от вида объекта. так и от точки, в которой измеряется контраст. Во втором случае отношение сигнал/шум (s/n)å вычисляется как отношение суммарного нерассеянного потока к потоку рассеянного света. Такие характеристики широко применяются для оценки влияния интермодуляционного шума за качество реконструированного изображения /4,6-8/.

Таким образом, основными характеристиками голографического процесса являются дифракционная эффективность (ДЭ), коэффициент Нелинейности (КН) и отношение сигнал/шум (ОСШ). В общем случае (за исключением ряда частных зависимостей /4,6,8,13,17/) не удается найти выражения, связывающего между собой какие-либо две из этих характеристик. Однако в силу единой параметризации этих характеристик, определяемой спецификой голографического процесса,

- 194 -

можно говорить о параметрической зависимости КН-ДЭ-ОСШ /18-21/ Эта зависимость индуцируется внутренними свойствами голографического процесса и геометрически интерпретируется в виде пространственной параметрической кривой в координатах КН-ДЭ-ОСШ.

В данной работе на примере рельефно-фазовых голограмм введены понятия параметрических кривых КН-ДЭ и ДЭ-ОСШ, которые имеют общее значение для любого типа голограмм. Для диффузного объекта рассмотрено построение пространственной параметрической кривой - КН-ДЭ-ОСШ.

1. Параметрическая кривая КН-ДЭ

Известно, что только тонкие амплитудные голограммы в случае регистрирующей среды с линейной зависимостью амплитудного коэффициента пропускания от экспозиции воспроизводят неискаженное распределение градаций яркости (КН = 1) в восстановленном изображении /17/.

В общем случае зависимость ДЭ от параметров записи для произвольного типа голограммы носит нелинейный характер. Например, в случае тонких и толстых фазовых пропускающих голограмм она определяется, соответственно, функциями j21 и sin /1/. При этом для малых значений аргумента при линейном отклике регистрирующей среды величина КН » 1.

Переход к произвольному голографическому процессу требует введения общего критерия для оценки нелинейных искажений при передаче градаций яркости (в частности, для определения КН в восстановленном изображении при максимально достижимой для данной конкретной голограммы дифракционной эффективности). В работах /18-20/ показано, что единая параметризация голографического процесса записи и восстановления индуцирует параметрическую зависимость КН-ДЭ, обусловленную нелинейными свойствами процесса и задающую соответствие, которое устанавливается между величиной нелинейных искажений в передаче градаций яркости и ДЭ. Рассмотрим построение такой параметрической кривой на примере рельефно-фазовой голограммы.

В случае линейной зависимости высоты рельефа D от экспозиции Н

- 195 -

D = b лН (2)

где b л - коэффициент пропорциональности, определяющий чувствительность регистрирующей среды. Амплитудный коэффициент пропускания ta рельефно-фазовой голограммы для случая плоской объектной = s·exp(jj s) и опорной =r·ехр(jj r) волн имеет вид /20/:

ta = t0exp{jk(n-1)[D 0+D (x,y)]} = t0exp{jk·

(3)

·(n-1)b лt [(r2+s2)+2rscos(j s-j r)]}

где t0 - модуль амплитудного коэффициента пропускания, определяемый, в основном, поглощением подложки и по величине близкий к 1; k = 2p /l - волновое число; n - показатель преломления; t - время экспонирования. Используя разложение

(4)

для ta найдем

Если восстанавливающая волна = c·exp(jj c) совпадает с опорной, то при восстановлении голограммы с таким амплитудным коэффициентом пропускания получим набор плоских волн:

(5)

- 196 -

При этом в направлении первого порядка (q= +1) будет реконструирована волна

= jt0rexp[jk(n-1)b лt (r2+s2)]j1[2k(n-1)b лt rs]exp(jj s) (6)

интенсивность которой

i+1 = t20r2j21[2k(n-1)b лt rs] (7)

Тогда дифракционная эффективность голограммы, зарегистрированной в среде с линейным откликом,

h л = i+1/r2 = t20j21[2k(n-1)b лt rs] (8)

Для малых (например, по /3/ < 0,6) значений аргумента 2k(n-1)b лt rs рассматриваемый голографический цикл приближается к идеальному. Действительно, в этом случае

+1 » j1[2k(n-1)b лt rs]exp(jj s) » k(n-1)b лt r[sexp(jj s)] (9)

т.е. восстанавливается волновой фронт, линейно пропорциональный исходному волновому фронту. Дифракционная эффективность такой идеальной голограммы Лина

h ид = t20[k(n-1)b лt rs]2 = t20[k(n-1)b л]2hrhs (10)

где hr=t r2 и hs=t s2 - экспозиция опорного и объектного пучков.

В соответствии с (1) коэффициент нелинейности рельефно-фазовой голограммы, зарегистрированной в среде с линейным откликом,

kнл = 4j21(bл)/b2л (11)

где Вл=2k(n-1)b Лt rs=2k(n-1)b л - общий параметр записи.

- 197 -

Тогда искомая параметрическая зависимость, выражающая соответствие между двумя (из трех) основными характеристиками голограммы (КН и ДЭ), которая индуцируется за счет нелинейных свойств процесса восстановления, может быть представлена в виде

Кнл = 4j21(Вл)/b2л

(12)

h л = t20j1(Вл)

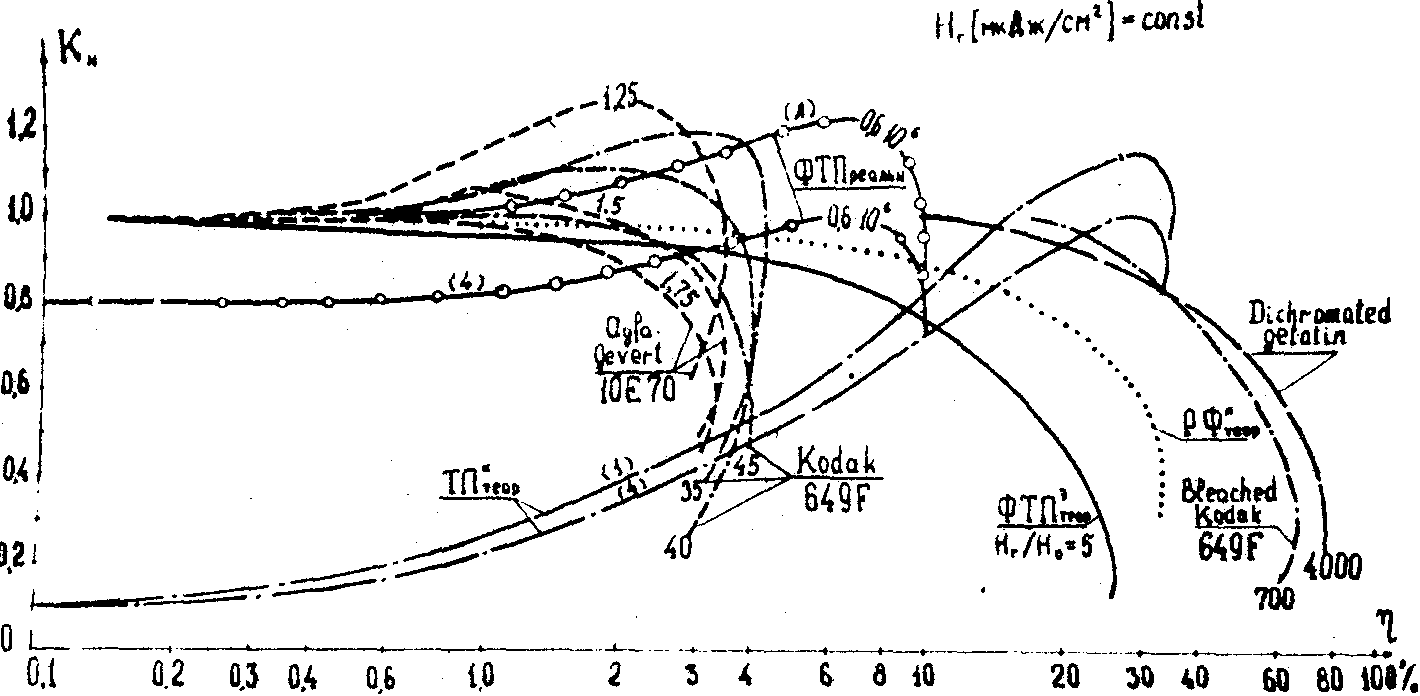

На рис.1 параметрическая кривая КН-ДЭ (Кнл - h л) для этого случая (РФлтеор) показана точками.

Рис.1. Параметрические кривые КН-ДЭ для разных типов голограмм, зарегистрированных на различных материалах; цифры у кривых для фотоматериалов соответствуют экспозиции опорного пучка hr в мкДж/см2; в скобках приведено условное обозначение варианта модели идеальной регистрирующей среды, соответствующее прямым на рис.2-а.

Нелинейный характер зависимости амплитуды синусоидальной фазовой (или какой-либо другой) решетки от экспозиции приводит к

- 198 -

изменению дифракционной эффективности и, соответственно, нелинейных , искажений. В результате происходит либо усугубление, либо (частичная или полная) компенсация нелинейностей, присущих процессу восстановления голограммы. Рассмотрим это на примере двух видов от -клика, характерных для рельефно-фазовых голограмм, получаемых методов термопластической записи /18-20/.

В случае записи электронным пучок рельефно-экспозиционная характеристика (по крайней мере на начальном участке) является квадратичной, т.е. высота (синусоидального) рельефа в этом случае

D k = b k(2t rs)2 = 4b khrhs (13)

где b k - коэффициент пропорциональности при квадратичном отклике. Тогда (8) примет вид

h k = t20j21[4k(n-1)b khrhs] (14)

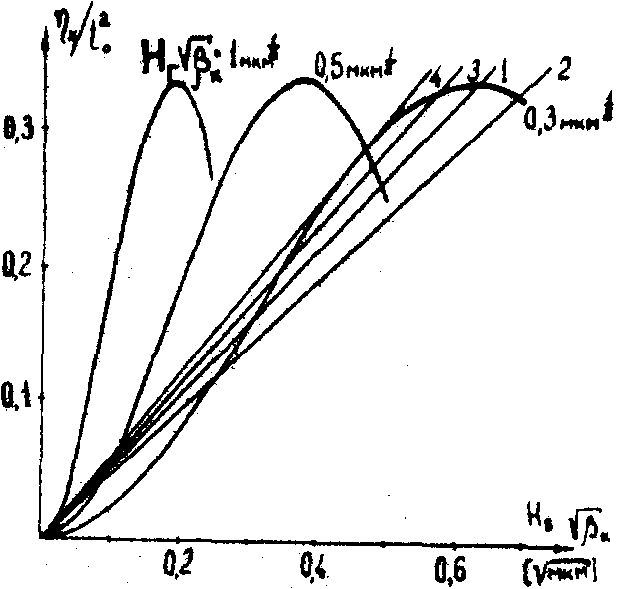

На рис.2а показана зависимость дифракционной эффективности рельефно-фазовой голограммы, зарегистрированной в среде с квадратичным откликом, от экспозиции объектного пучка hs при разных экспозициях опорного пучка hr (n = 1,5; l =0,63 мкм). Существенно, что как и в случае линейного отклика, изменение Ир меняет лишь масштаб аргумента (Нs), но не форму кривой "дифракционная эффективность - экспозиция объектного пучка".

Изменение знака второй производной рассматриваемых кривых на участке от нуля до максимума требует нахождения способа построения прямой, описывающей модель Лина для идеальной регистрирующей среды. С этой целью в /20/ применительно к случаю квадратичного отклика предложены два возможных варианта модели "квазиидеальной среды" (прямые 4 и 1 на рис.2а). Первая из них соответствует условию h ид ³ h реал, а вторая h ид(hs.экстр)=h реал(hs.экстр)=h реал.макс.

Вариант идеальной модели Лина, которому эквивалентна реальная регистрирующая среда при малых значениях экспозиции объектного пучка, задается проходящей через начало координат касательной к кривой h к(hs). Очевидно, что в случае квадратичного отклика такой

- 199 -

а) б)

в)

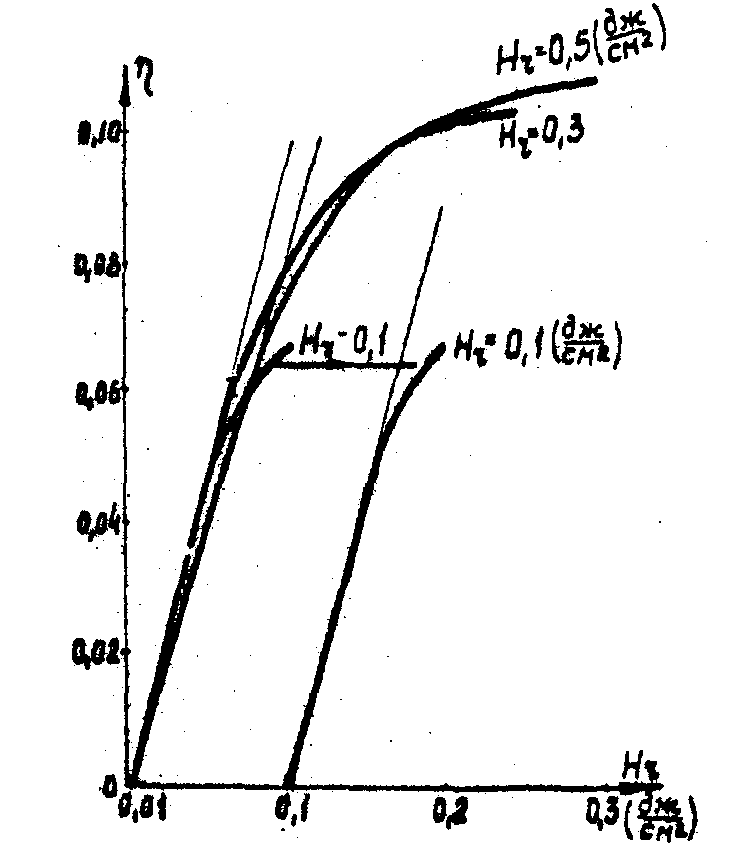

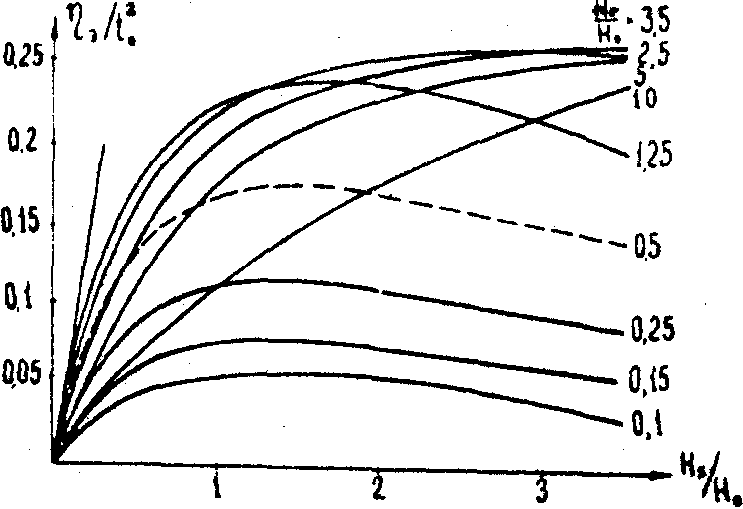

Рис.2

Зависимость ДЭ от экспозиции Нs объектного пучка для различных экспозиций hr опорного пучка:

а) квадратичный отклик;

б) экспоненциальный отклик;

в) реальный фототермопластик.

вариант модели не имеет физического смысла, поскольку соответствующая ей дифракционная эффективность при любой экспозиции равняется нулю. Это приводит к неоднозначности выбора варианта идеальной модели регистрирующей среды. Заметим, что если первая производная кривой h к(hs) монотонно убывает от некоторого положительного значения, то прямая 4 и прямая, соответствующая модели Лина для малых значений hs, совпадают. В этом случае выбор варианта идеальной модели Лина носит вполне определенный характер.

Параметрические кривые КН-ДЭ (Кнк - h к) для рельефно-фазовой

- 200 -

голограммы, зарегистрированной в среде с квадратичным Откликом, показаны на рис.1 штрих-пунктирной линией (ТПКтеор) для обоих предложенных в /20/ видов нормировки (цифры в скобках у кривых соответствуют варианту модели).

При регистрации голограммы на фототермопластике зависимость высоты (синусоидального) рельефа от экспозиции имеет вид /20/

(15)

где D макс - максимально достижимая высота рельефа, Н0 - характеристическая экспозиция.

ДЭ при таком отклике определяется по формуле

(16)

Зависимости ДЭ h к от экспозиции сигнального пучка hs=t s2 при разных экспозициях опорного пучка Нr=t r2 показаны на рис.2б (для D макс = 0,5 мкм). На рис.1 сплошной линией (ФТПЭтеор) показана параметрическая кривая КН-ДЭ (Кнэ-h э), соответствующая hr =0, что обеспечивает наименьшие нелинейные искажения. Следует отметить, что в случае экспоненциального отклика наблюдается слабая зависимость Кнэ от экспозиции опорного пучка в весьма широком диапазоне hr(2h0 < hr < 10Н0).

Реальный фототермопластик /22/ имеет почти экспоненциальный отклик с некоторой квадратичностью при малых значениях средних экспозиций и малых контрастах интерференционной картины, что хорошо видно на рис.2в вблизи начала координат (кривая, соответствующая Нr = 0,1 Дж/см2, смещена вправо на 0,1 Дж/см лишь для удобства вычерчивания графика). Соответствующая параметрическая кривая КН-ДЭ (ФТПреальн.) показана на рис.1 сплошной линией с кружками. Из графика видно, что происходит частичная компенсация нелинейных искажений - нелинейность отклика частично компенсируется нелинейностью при восстановлении. В результате нелинейные искажения рельефно-фазовых голограмм, зарегистрированных на реальном фототермопластике

- 201 -

при Нr = 0,6 Дж/см2, меньше, чем в случае идеального фототермопластика с чисто экспоненциальным откликом при оптимальной экспозиции опорного пучка hr = 5Н0 (кривые фТПэтеор на рис.1).

Для сравнения на том же рис.1 приведены семейства параметрических кривых КК-ДЭ для тонких амплитудных голограмм (Кнт-h ат), зарегистрированных на фотопластинках Агфа-Гевэрг 10Е70 (пунктир) и Кодак 649f (штрих-пунктир), из которых видно, сколь высоки в этом случае требования к точности экспозиции опорного пучка. Как видно из соответствующих параметрических кривых КН-ДЭ (Кн0-h ф0) объемные фазовые голограммы на отбеленных пластинках Кодак 649f (штрих-пунктир) и бихромированной желатине (длинный пунктир) обладают наивысшей ДЭ и наименьших нелинейными искажениями. Кроме того, в этом случае допустимо примерно двухкратное изменение экспозиции опорного пучка без заметного увеличения нелинейных искажений. Все упомянутые в данном абзаце кривые построены по графикам §§ 8 и 9 гл.10 /1/.

Таким образом, полученные параметрические кривые позволяют выявить оптимальные условия записи и обработки, а также предельную величину нелинейных искажений при заданной дифракционной эффективности (или наоборот). Более того, они носят общий характер и дают возможность провести сравнительную оценку различных типов голограмм с точки зрения нелинейных искажений при передаче градаций яркости. Количественный анализ всех приведенных на рис.1 кривых дан в /20/.

ii. Параметрическая кривая ОСШ-ДЭ

Под шумом в голографии понимается нежелательный световой поток, распространяющийся в направлении восстановленной волны и вызывающий паразитную модуляцию реконструированного изображения. Таким образом, действие шума сводится к уменьшению контраста и к ухудшению разрешающей способности в восстановленном изображении. В работе /1/ (см., например, § 5 гл.10) дана классификация шумов и указаны возможные пути их подавления.

Отношение сигнал/шум, характеризующее контраст реконструированного изображения так же, как и дифракционная эффективность,

- 202 -

зависит от основных параметров голографического процесса. Иначе говоря, единая параметризация голографического цикла индуцирует параметрическую зависимость ОСШ-ДЭ.

Одним из основных факторов, снижающих контраст реконструированного изображения, является интермодуляционный шум /1,3/, оказывающий наибольшее влияние в случае фазовых голограмм /4-10/. В то же время фазовые голограммы, обладающие по сравнению с амплитудными примерно на порядок большей дифракционной эффективностью /1/

В последнее время широко используются на практике. При этом одним из преимуществ рельефно-фазовой голограммы является возможность ее массового тиражирования путем тиснения /4,5,9,10,23/, что практически снижает стоимость копии-реплики примерно до стоимости ее материала (например, виниловой ленты).

Однако фазовые голограммы в отличии от амплитудных голограмм воспроизводят интермодуляционное изображение (результат взаимной интерференции точек объекта друг с другом) не только вблизи нулевого порядка дифракции, но и вблизи всех других (в том числе и первых) порядков. В результате на истинное изображение накладывается неравномерный фон (интермодуляционный шум), интенсивность которого сложным образом связана с амплитудно-фазовым распределением в объектной волне. Такие искажения достаточно опасны, поскольку могут быть приняты наблюдателем за несуществующую информацию. Если же интермодуляционный фон более или менее однороден по изображению, то он приведет лишь к снижений контраста воспроизводимого изображения.

Вопрос о контрасте восстанавливаемого изображения при использовании толстых фазовых голограмм, регистрируемых на фотопластинках Кодак 649f с последующим отбеливанием, теоретически и экспериментально рассмотрен в / Ч. Показано (см. рис. 5 /7/), что хотя суммарное отношение сигнал/шум (s/n)å не дает непосредственного значения контраста восстановленного изображения, но, по крайней мере, до (s/n)å < 10 хорошо с ним согласуется. Поэтому с учетом относительной простоты аналитического и экспериментального определения этой характеристики суммарное отношение сигнал/шум (s/n)å может быть использовано в качестве критерия для оценки контраста реконструированного изображения.

- 203 -

Рассмотрим построение параметрической кривой ОСШ-ДЭ ((s/n)-h å )на примере рельефно-фазовой голограммы /21/, зарегистрированной в среде с линейным откликом, что соответствует, например, записи голограммы на фототермопластике (на начальном участке рельефно-экспозиционной характеристики). Пусть объект состоит из большого числа М излучателей, создающих в плоскости голограммы х,у амплитуды spexp(jj sp), так что результирующий объектный волновой фронт

(17)

Тогда амплитудный коэффициент пропускания такой голограммы можно представить в виде

(18)

где y mp =j m - j p, m = ℓ,r.

Связь между отношением сигнал/шум и величиной дифракционной эффективности можно выявить, рассматривая модель голограммы набора точечных источников в виде суперпозиции трех наложенных друг на друга комплексных фильтров (рис.3).

Действие первого фазового фильтра с амплитудным коэффициентом пропускания,

tn = t0exp[j(n-1)b лt r2] (19)

сводится к некоторому постоянному ослаблению амплитуды восстановленного волнового фронта и к внесению дополнительного постоянного фазового сдвига.

Интермодуляционные искажения (шум) определяются фазовым фильтром (шумовой субголограммой) с амплитудным пропусканием

- 204 -

(20)

где

(21)

фазовый сдвиг, обусловленный взаимной интерференцией точек объекта друг с другом.

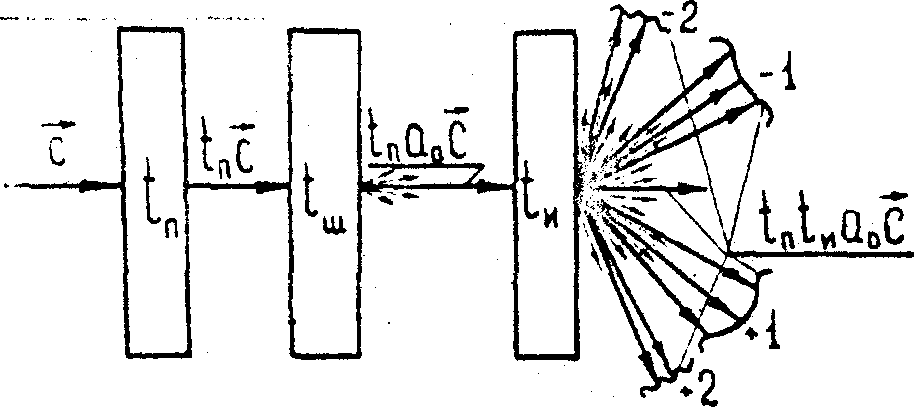

Рис.3. Модель рельефно-фазовой голограммы для построения параметрической кривой ОСШ-ДЭ.

Полезная информационная структура записана на фазовом фильтре (информационной субголограмме) с амплитудным коэффициентом пропускания

(22)

откуда на основании (4)

(23)

- 205 -

Считая, что фильтры воздействуют на восстанавливающую волну независимо друг от друга, найдем нерассеянную часть плоской волны, прошедшей через шумовую субголограмму. Нормированная амплитуда, не рассеянная интермодуляционными членами, равна амплитуде на нулевой частоте в пространственном спектре амплитудного коэффициента пропускания tш /7/, так что

(24)

откуда

(s/n)å = | a0| 2/(1-| a0| 2) (25)

Так как в общем случае функция i(x,у) неизвестна, то соответственно, не может быть найдено и (s/n)å . Однако, если i(х,у) имеет известные статистические свойства, то

(26)

где р(i) - плотность распределения вероятности случайной величины i.

В частном случае, зля широко используемой на практике модели рассеивателя Рэлея /1,7/ с плотностью распределения вероятности амплитуды в плоскости голограммы

р(s) = (s/s 2)ехр(-s2/2s 2) (27)

амплитуда a0 и суммарное отношение сигнал/шум равны соответственно,

a0 = 1/(1 + j2m s 2) (28)

(s/n)å = 1/(2m s 2)2 = [r/k(n-1)b лt r2]2 (29)

- 206 -

где r = r2/<i> - отношение интенсивностей опорного и объектного пучков.

Если восстанавливающая волна совпадает с опорной , то в направлении первого порядка реконструируется волна +1(х,у), которую с учетом (19), (23), (24) можно представить в виде

+1(x,y) = jrtna0j1[2k(n-l}b лt rs(x,y)]exp(jj s) (30)

Тогда для дифракционной эффективности в случае рассеивателя Рэлея получим следующее выражение /6/:

h å =t20| a0| 2exp{-[2k(n-1)b Лt rs ]2}i1{[2k(n-1)b Лt rs ]2}(31)

где i1) - модифицированная функция Бесселя первого рода первого порядка.

В итоге параметрическая зависимость ОСШ-ДЭ, индуцируемая за счет единой параметризации процесса и характеризующая интермодуляционные искажения, имеет вид:

(s/n)å = 1/u2 (32)

h å = eкp(-2u2r}i1(2u2r)/(1+u2) (33).

где u = k(n-1)b лt r2/r. На рис.4 вверху приведено семейство таких параыетрических кривых для нескольких r.

Нетрудно видеть, что наличие шума наиболее заметно при больших дифракционных эффективностях и малых отношениях интенсивности опорного пучка к средней интенсивности сигнального пучка. По мере роста r ОСШ растет почти линейно. Интермодуляционный шум становится практически незаметным (ОСШ > 100 /9/) при максимально достижимой (для данного вида голограммы) дифракционной эффективности (~22%) при r » 100.

В работе /21/ при построении параметрической зависимости ОСШ-ДЭ в случае рельефно-фазовой голограммы диффузного рассеивателя

- 207 -

величина ДЭ определена для статистически эквивалентной решетки /7/.

При этом параметрическая кривая имеет вид:

(s/n)å = 1/u2 (34)

h å = t20j20(2u)/(1+u2) (35)

откуда для малых значений аргумента функции Бесселя получим /24/

(s/n)å = 1/u2 (36)

h å » t20ru2/(1+u2) (37)

В свою очередь, используя приближения exp(-x)» 1 и i1(х)» x/2, параметрическую кривую (32), (33) можно привести к виду, совпадающему с формулами (36), (37). Полученный результат подчеркивает как общий характер параметрической кривой ОСШ-ДЭ, так и неразрывную связь характеристик голограммы с параметрами голографического процесса.

iii. Параметрическая кривая КН-ДЭ-ОСШ

Единая внутренняя параметризация голографического процесса позволяет установить связь между тремя основными характеристиками голограммы: КН, ДЭ и ОСШ. Параметрическая кривая в координатах КН-ДЭ-ОСШ дает достаточно полную оценку качества восстанавливаемого изображения и характеризует голографический цикл в целом. Практически пространственная кривая строится по двум плоским проекциям (КН-ДЭ и ОСШ-ДЭ), соответствующим одинаковым условиям записи (определенного объекта) и обработки голограммы.

Рассмотрим построение такой кривой на примере рельефно-фазовой голограммы диффузного рассеивателя. В этом случае, как следует из (37), для малых значений u

- 208 -

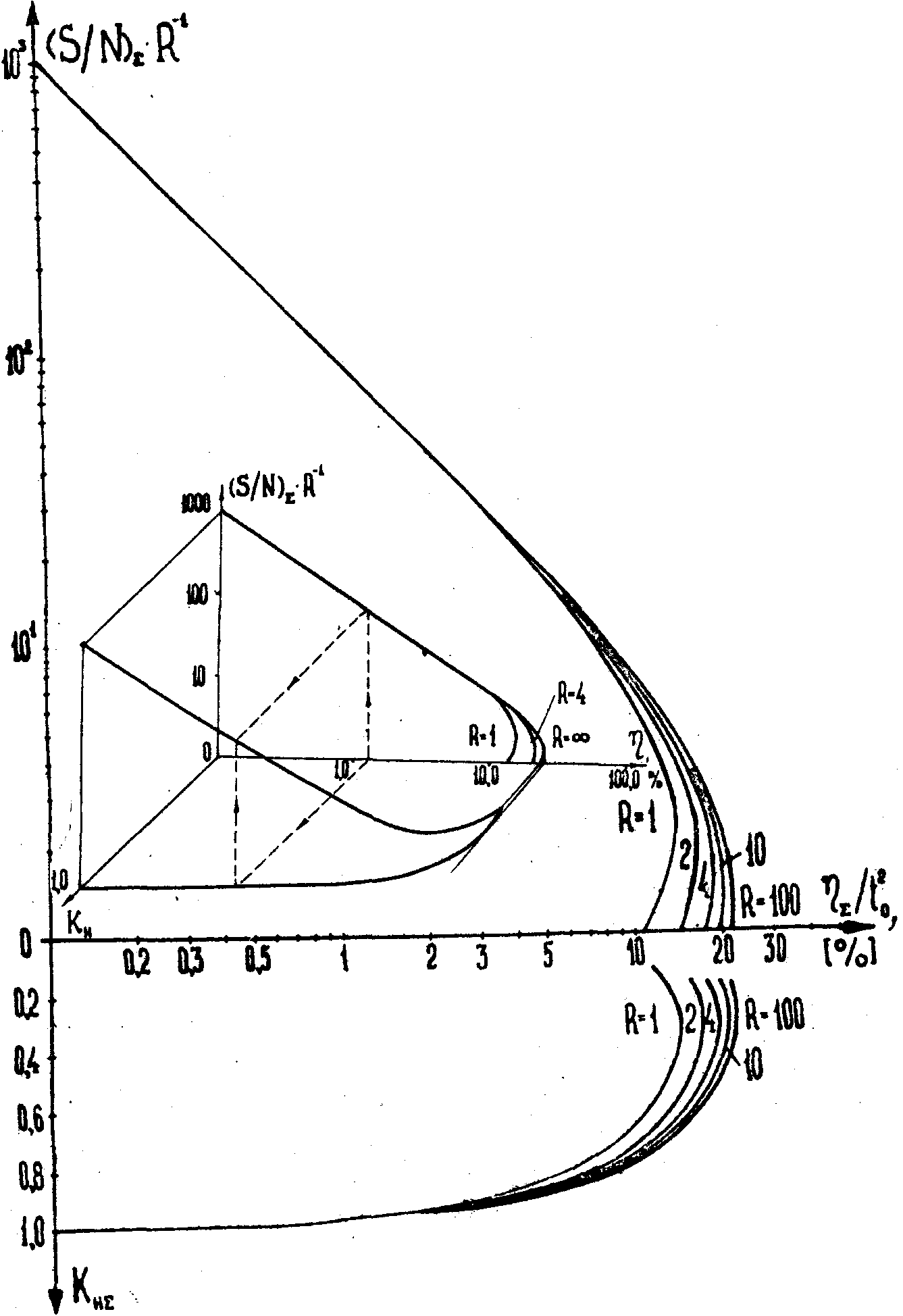

Рис.4.

Семейство параметрических кривых ОСШ-ДЭ (вверху) и КН-ДЭ (внизу) для тонкой фазовой голограммы диффузного объекта, зарегистрированной в среде с линейным откликом; на поле верхнего графика приведена пространственная параметрическая кривая ОСШ-ДЭ-КН для указанной голограммы при r® ¥

- 209 -

h å » t20ru2 = t20[k(n-1)b Л]2hr<hs> (37)

где <hs> = t <i>, так что голографический цикл в среднем приближается к идеальному. Иначе говори, усредненная дифракционная эффективность пропорциональна экспозиции опорного пучка Нr и средней экспозиции объектного пучка <hs> (ср. с формулой 10).

Тогда, введя в рассмотрение коэффициент нелинейности КНå , характеризующий нелинейные искажения при передаче градаций усредненных значений яркости, соответствующую параметрическую кривую КН-ДЭ в случае рельефно-фазовой голограммы диффузного рассеивателя (зарегистрированной в среде с линейным откликом) с учетом (33) и (38) можно представить в виде:

КНå = exp(-2u2r)i1(2u2r)/ru2(1+u2) (39)

h å = t20exp(-2u2r)i1(2u2r)/(1+u2) (40)

Семейство параметрических кривых Кhå -h å для разных r приведено в нижней части рис.4. Как видно из сравнения этого графика с кривой РФПтеор на рис.1, для случая диффузного объекта происходит некоторое увеличение нелинейных искажений, зависящих от отношения интенсивностей r опорного и предметного пучков.

Пространственную параметрическую кривую КН-ДЭ-ОСШ можно получить, объединяя две плоские кривые КН-ДЭ и ОСШ-ДЭ, связанные единой параметризацией. Тогда на основании (32), (33) и (39),(40) имеем

КНå = exp(-2u2r)i1(2u2r)/ru2(1+u2) (41)

h å = t20exp(-2u2r)i1(2u2r)/(1+u2) (42)

(s/n)å = 1/u2 (43)

Пример такой параметрической кривой показан на поле рис.4.

- 210 -

Введенные пространственные параметрические кривые ОСШ-ДЭ-КН (или их плоские проекции ОСШ-ДЭ, КН-ДЭ, ОСШ-КН) позволяют:

а) определить предельно достижимые характеристики голографического процесса при заданном виде отклика регистрирующей среды или при определенных условиях обработки для реального голографического материала;

б) выявить оптимальные условия записи и обработки голограмм в любом конкретном случае;

в) количественно сравнивать качество голографического процесса при использовании различных регистрирующих сред.

Литература

1. Р.Кольер, К.Берхарт, Л.Лин. Оптическая голография, "Мир", М., 1973.

2. Дж.Гудмен. Введение в Фурье-оптику, "Мир", М., 1970.

3. j.c.urbach, r.w.meier. properties and limitation of hologram recording materials. appl.opt., 8, 11, 2269, 1969.

4. r.a.bartolini. characteristics of relief phase holograms recorded in photoresists. appl.opt., 13, 1, 129, 1974.

5. r.a.bartolini, w.hannan, d.karlson, m.lurie. embossed hologram motion pictures for television playback. appl.opt., 9, 10, 2283. 1970.

6. В.И.Локшин, Г.Б.Семенов. Дифракционная эффективность и отношение сигнала к шуму фазовых голограмм диффузных объектов. Материалы iv Всесоюзной школы по голографии, 313, Л., 1973.

7. j.upatnieks, С.leonard, efficiency and Image contrast of dielectric holograms. j.opt.soc.amer., 60, 3, 297, 1970.

8. j.a.jenny. nonlinearities of photopolymer holographic recording materials. appl.opt., 11, 6, 1371, 1972.

9. У.Дж.Хэннан. Голографические кинофильмы, полученные тиснением. Техника кино и телевидения, 8, 42 (часть i) и 9, 37 (часть ii), 1973.

10. w.j.hannan, r.p.flory, m.lorie, r.j.ryan. holo tape: a low-cost prerecorded television system using holographic storage. j.soc. motion pict. and telev.eng., 82, 11. 905, 1973.

11. И.С.Барбанель, Э.И.Крупицкий. О требованиях к голографическим

- 211 -

материалам, ЖНПФК, 17, 4, 276, 1972.

12. Г.В.Островская. Нелинейные эффекты в голографии. Материалы iv Всесоюзной школы по голографии, Л., стр.51, 1973.

13. Г.Б.Семенов. Проблема нелинейности в голографическом изображении. Материалы v Всесоюзной школы по голографии, 5, Л.,1973.

14. m.yoneyama. spatial filtering for noise reduction in multirecording telecine system. appl.opt., 12, 11, 2721, 1973.

15. t.l.credell, f.w.spong. thermoplastic media for holographic recording. rga review, 33, 1, 206, 1972.

16. l.h.lin. method of characterizing hologram - recording materials. j.opt.soc.amer., 61, 2, 203, 1971.

17. Ю.Н.Денисюк, Г.Б.Семенов, Н.А.Савостьяненко. О влиянии нелинейности фотоматериала на характеристики амплитудных голограмм* Опт. и спектр., 29, 5, 994, 1970.

18. В.Б.Немтинов, О.В.Рожков. Нелинейные свойства тонких фазовых голограмм. В сб. "Использование ОКГ в современной науке и технике", Л., ЛДНТП, стр.80, 1973.

19. В.Б.Немтинов. О.В.Рожков. Передача градаций серого в голографическом изображении. В сб. "Голографические методы обработки информации", 15, РДЭНТП, К, 1973.

20. В.Б.Немтинов, О.В.Рожков. Нелинейные искажения тонких фазовых голограмм, записанных на фототермопластике. В сб. "Способы записи информации на бессеребряных носителях", вып.6, "Вища школа", К., 1974.

21. В.Б.Немтинов, И.М.Почерняев, О.В.Рожков. Интермодуляционный шум рельефно-фазовых голограмм. В сб. "Способы записи информации на бессеребряных носителях", вып.6, "Вища школа", К, 1974.

22. Н.Г.Кувшинский, А.А.Костик, Н.И.Соколов, И.М.Почерняев. Фототермопластический способ регистрации голограмм. В сб. "Проблемы голографии", вып.iii, 161, МИРЭА, М., 1973.

23. h.gerristen, d.l.greenway. shulterless playback device for holographic motion picture record pressings. Пат. США КЛ. 178-6.8, 04 n 7/00, g 27/00) nо 3746783.

24. Е.Янке, Ф.Эмде, Ф.Леш. Специальные функции, "Наука", М., 1968.
