В последние годы в Казниитехфотопроекте была проведена значительная работа по созданию плёнок, предназначенных для голографии. Как известно, голограмма, зарегистрированная на фотографическом материале, может рассматриваться как высокочастотная дифракционная решётка /1/. Получение такой решётки фотографическим путем возможно только на фотоматериале, светочувствитетьный слой которого имеет высокую разрешающую способность. Такие слои содержат микрокристаллы галогенида серебра весьма малых размеров и имеют в связи с этим низкую светочувствительность. Указанное обстоятельство привело к необходимости провести работу по изысканию путей повышения светочувствительности эмульсионных слоев без увеличения размеров микрокристаллов галогенида серебра. Путём оптимизации химической и спектральной сенсибилизации фотографической эмульсии разработанного фотоматериала эта задача в известной мере была разрешена, что позволило увеличить на два порядка светочувствительность плёнки сравнительно с аналогичной плёнкой ф.Кодак 649 gh. Так, разработанная в Казниитехфотопроекте высокочувствительная фотографическая плёнка для голографии, обозначенная буквами ФПГ-В, имеет приведенные в таблице 1 фотографические показатели,определённые по ГОСТ 2817-50.

Поданным И.Р.Протас, светочувствительность s_0,2 плёнок ф.Кодак 649 gН и 649 f равна, соответственно, 0,002 и 0,007 единиц ГОСТа /2/.

Фотографические показатели голографической плёнки ФПГ-В. Источник света - 2850°k. Проявитель "УП-2"

Продолжительность проявления, мин.	Фотографические показатели
	0,2	γ	d0

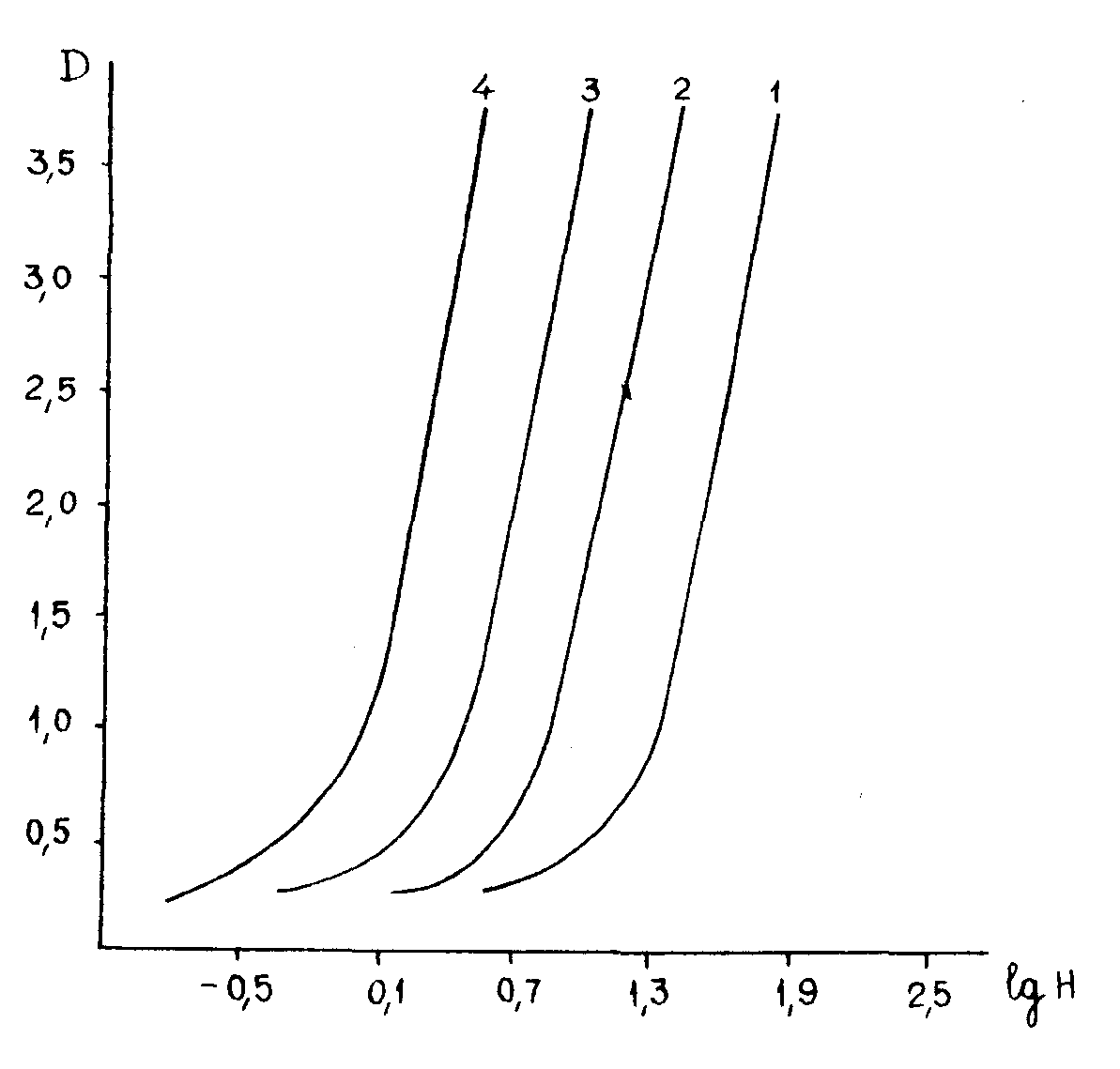

4 6 8 10	0,12 0,17 0,22 0,33	7,0 7,4 6,9 6,8	0,01 0,03 0,05 0,07

опорной и рассеянной объектом. В ряде случаев интенсивность объектной волны мала. При этом для получения достаточного контраста интерференционной картины приходится ослаблять опорную волну. Это приводит к общему падению освещённости эмульсионного слоя и к необходимости увеличения продолжительности выдержки, что нежелательно вследствие увеличении возможности механических сдвигов в процессе записи /3/. Решение задачи, кроме повышения светочувствительности эмульсионного слоя, может быть достигнуто путём увеличения коэффициента контрастности (γ), что было экспериментально подтверждено в работе /4/. Из таблицы 1 видно, что коэффициент контрастности плёнки ФПГ-В достаточно высок и достигается в результате проявления в течение 4-8 минут в проявителе УП-2 при температуре проявителя 20°С. Однако, согласно литературным данным /1,5/, увеличение времени проявления и увеличение коэффициента контрастности может привести к росту нелинейных искажении, последствием которых является множество ложных изображений различной интенсивности. Это обстоятельство должно учитываться при выборе времени проявления и коэффициента контрастности голограмм, оптимальных для конкретной голографической записи.

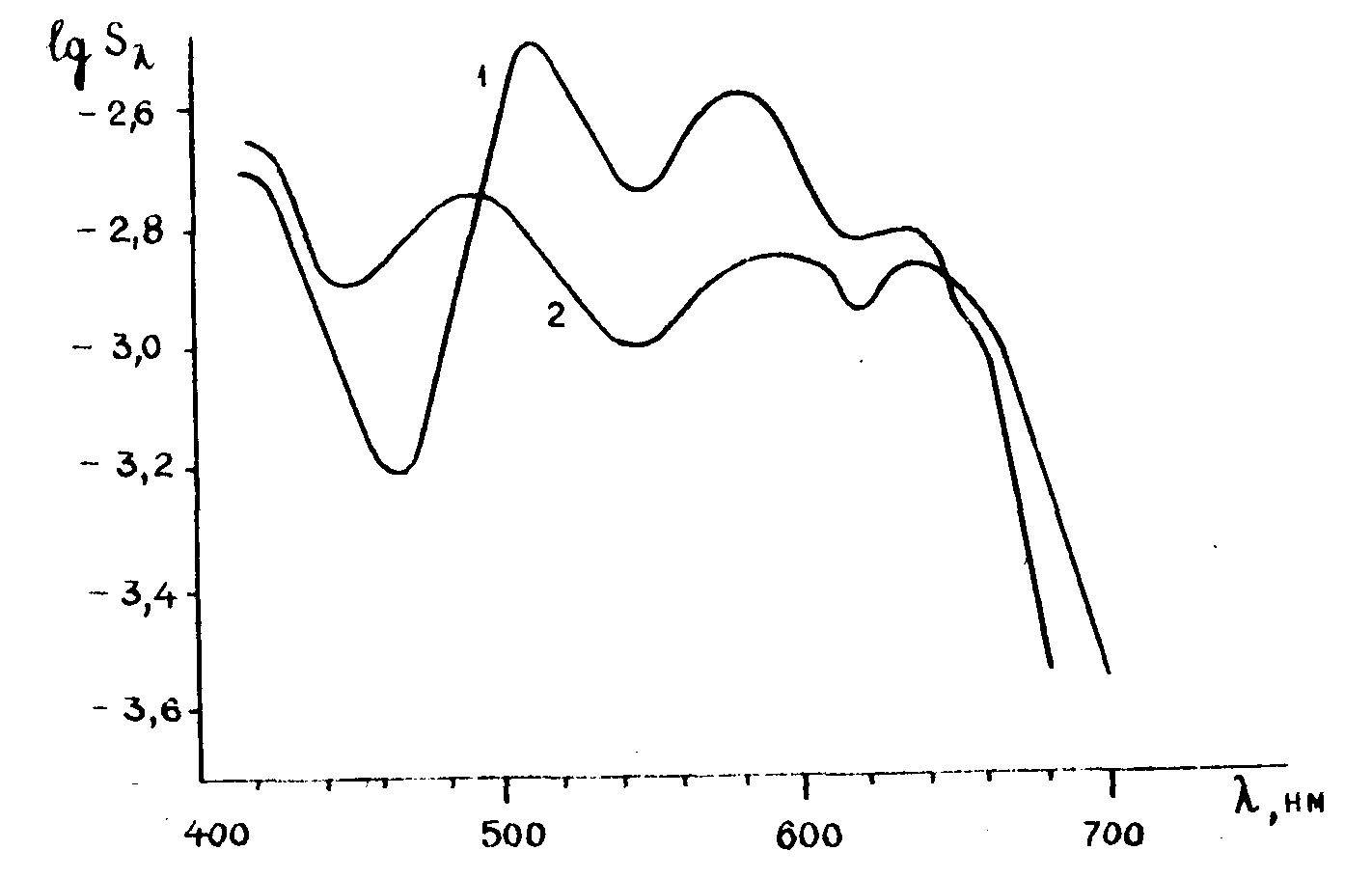

В связи с тем, что плёнка ФПГ-В специально предназначена для голографической записи, основывающейся на лазерных источниках когерентного света, спектральная светочувствительность её должна обеспечивать возможность эффективной регистрации монохроматических излучений лазерных источников света: рубинового, гелий-неонового, неодимового и аргонового с длинами волч,соответственно, 693,3, 652,8, 530, а также 514,4 и 488 нм (1). В связи с приведённым плёнка ФПГ-В имеет спектральную чувствительность трёх видов, кривые распределения которых показаны на рис.2 и 3. Из рисунков видно, что плёнка ФПГ-В тип 1 имеет усиленную чувстви-

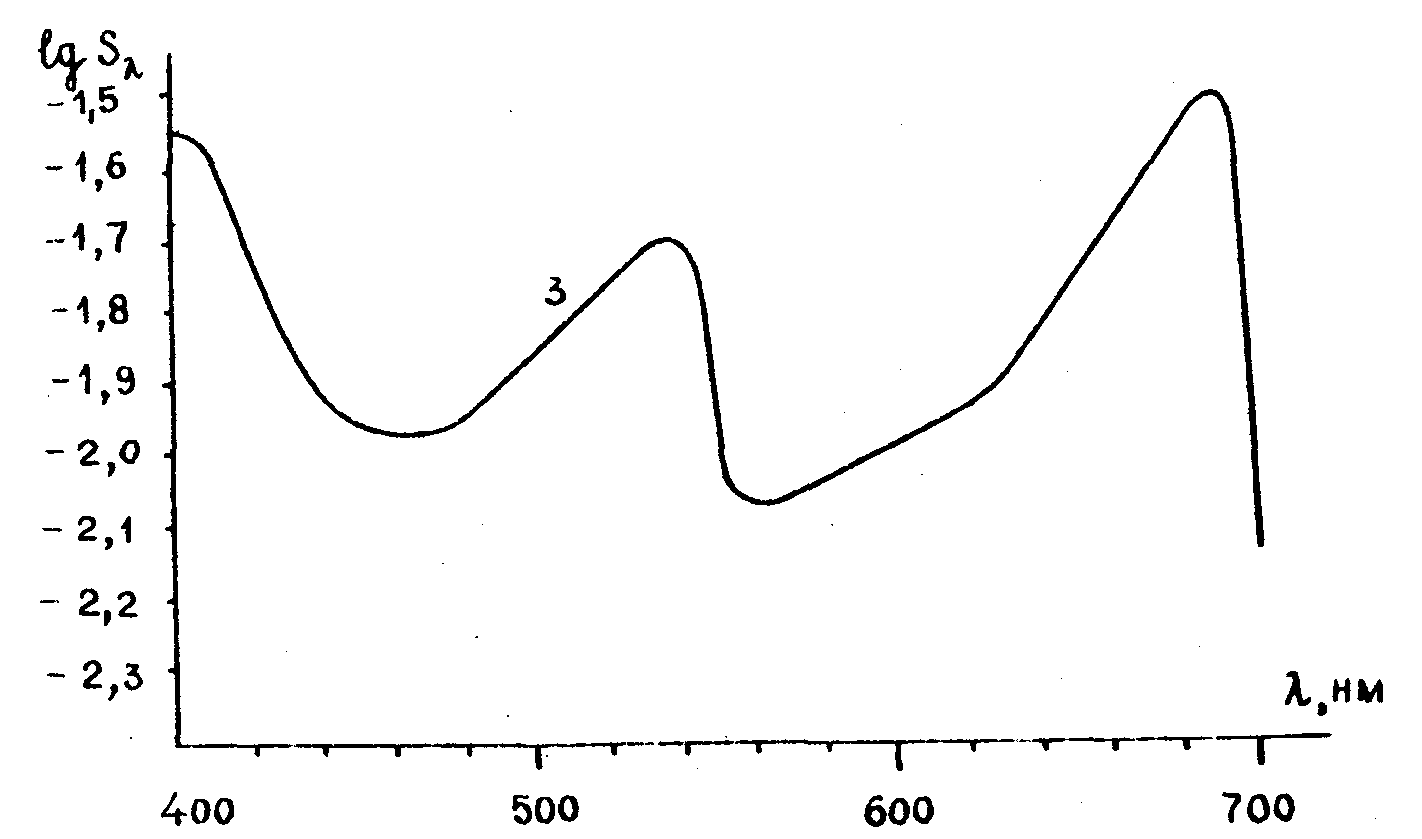

тельность при длинах волн 515, 530 и 630 нм (рис.2), плёнка тип 2 - при 480, 515 и 630 нм (рис.2), а плёнка тип 3, как видно из рис.3, имеет усиленную чувствительность при длинах волн 530 и 690 нм.

Определение частотно-контрастной характеристики (чкх), производившееся интерференционным методом, показало, что разрешение плёнки ФПГ-й тип 3 достигает 3000 лин/мм, причём спад чкх наблюдается только на крайних частотах. Близкие значения чкх были получены при исследовании плёнок ФПГ-В тип 2 и 3.

Средний диаметр микрокристаллов галогенида серебра рассматриваемых плёнок, который был определён по электрономикрофотографиям, составляет 0,005 мкм², а толщина эмульсионного слоя 8-10 мкм. Следует отметить, что, по данным И.Р.Протас /2/, средний диаметр микрокристаллов галогенида серебра плёнок Кодака 649 f составляет 0,06 мкм или 0,0036 мкм .

В некоторых случаях при просматривании поверхности эмульсионного слоя до его фотографической обработки можно обнаружить разводья различной формы, внешне сходные с интерференционной картиной, наблюдавшейся авторами работы /6/. Указанный дефект обычно проявляется на плёнке через некоторое время после её изготовления и определяется выпотеванием одного из компонентов эмульсионного слоя, влияющего на смачиваемость его поверхности, что может привести к неравномерному проявлению. Этот недостаток плёнки легко может быть устранён путём погружения до проявления экспонированной плёнки на 1-2 минуты в воду с температурой 15-20°, после чего, не подвергая её просушке, плёнка может быть обычным образом проявлена и высушена. Указанная предварительная обработка плёнки водой на фотографические свойства не влияет. Такой же результат может быть получен при обработке водой плёнок до их экспонирования. В последнем случае, согласно данным работы /7/, после сушки в метаноле набухших в воде слоев уменьшилась их деформация и улучшилось качество голографической записи.

В последнее время некоторые организации, занимающиеся голографической записью на галогенидосеребряных светочувствительных слоях, ставят вопрос о сохраняемости готовых голограмм в течение многих лет. Следует отметить, что длительная сохраняемость обработанных слоев определяется не свойством фотоматериала, а степенью удаления из эмульсионного слоя оставшегося в нём после фиксирования тиосульфата, количество которого не должно превышать 0,015 мг/см² /8/, так как продукт соединения серебра с тиосульфатом при хранении разлагается, образует сернистое серебро и вызывает появление коричневых пятен. Из приведённого следует, что промывка отфиксированных слоев должна контролироваться на остаточное содержание в слое тиосульфата. Для сокращения продолжительности промывки следует применять различные вещества, превращающие тиосульфат в более растворимые в воде соединения. К таким веществам износятся уксуснокислый свинец, перекись водорода, перманганат калия и др. /8/.

Самопроизвольное изменение геометрических размеров плёнок (основы) без воздействия внешних механических усилий, т. е. усадка происходит в результате двух причин: изменения состава плёнки и структурных превращений. Такие изменения геометрических размеров плёнок могут происходить как в сторону увеличения их в трёх измерениях, так и в сторону сокращения. В связи с тем, что толщина плёнок сравнительно невелика, изменение ее при усадке незначительно. В связи с этим, говоря, об изменении геометрических размеров плёнок, имеют в виду изменение их в двух взаимно-перпендикулярных плоскостных направлениях. Указанное относится как к основе плёнки, так и к плёнке, содержащей эмульсию /9/.

Таблица 2 /12/

Операции фотографической обработки	Время пребывания в растворе, мин.	Плёнка на триацетатной основе толщиной 0,4 мм, %	Плёнка на полиэтилентерефта-латной основе толщиной 0,1 мм, %
Проявление………………….. Отмывка от проявителя…….. Фиксирование……………….. Промывка……………………. Сушка при 37°С…………. Кондиционирование (при 40% влажности)………………	3,5 0,5 10,0 15,0 10,0 20 час.	+0,10 +0,12 +0,12 +0,28 -0,05 -0,01	+0,015 +0,015 +0,015 +0,03 +0,01 +0,01

4. Ш.Д.Какичашвили, Н.С.Гафурова, А.В.Борин. Журн. научн. и прикл. фотогр. и кинематографии, 15, вып .2, 153, 1970.

6. Г.П.Пальцев, К.А.Стожаров. Журн. научн. и прикл .фотографии кинематографии, 14, вып.2, 128, 1969.

10. Е.n.leith, e.Коzmа, j.upatnieks, et al. appl.optics, 5, 1303, 1966.
