Сообщается о разработке нового фотографического материала для голографии во встречных пучках и диапазоне энергетических экспозиций 10^-3 – 10^-4 Дж/см² и методике его обработки с целью получения максимальной дифракционной эффективности.

Для записи импульсных голограмм в диапазоне энергетических экспозиций 10^-3*Ю^-4 Дж/см² на длине волны 0,69 мкм с импульсным источником в режиме свободной генерации разработан галогенсеребряный фотоматериал ИАЭ-694. Исследованы его экспозиционные характеристики и предложен способ химико-фотографической обработки с максимальным значением ДЭ.

Фотоматериал ИАЭ-694 – прозрачный, монодисперсный, мелкозернистый с размером кристаллов О.ОЗ км и содержанием серебра в слое толщиной 5 мкм в пересчете на металлическое - 1,25 г/м².

В процессе создания эмульсии путем голографических оценок определялось соответствие текущих синтезов эмульсии, отличающихся количеством азотнокислого серебра, заданным голографическим параметрам. Экспериментальным путем сравнивались заводские пластинки ПЭ-2 с лабораторными образцами ИАЭ-694 по значению ДЭ, экспозиционной чувствительности. В результате был отработан технологический процесс получения фотоматериала ИАЭ-694 и в течение длительного времени изучались зависимость ДЭ импульсных голограмм плоского зеркала от энергетической экспозиции и влияние толщины эмульсионного слоя на значение ДЭ импульсных голограмм. Запись

голограмм по методу Ю.Н.Денисюка выполнялась импульсным лазером на пространственной частоте 4500 лин/мм; диапазон, энергетических экспозиций – (10^-2*10^-5) Дж•см², длительность экспонирующего импульса – 10^-4с. Контроль энергетических экспозиций осуществлялся стандартным измерителем энергии ИМО-2Н, погрешность измерения которого ±7%. Соотношение опорного и предметного пучков при записи голограмм плоского зеркала импульсным лазером задавалось коэффициентом пропускания эмульсионного слоя и коэффициентом отражения регистрируемого плоского зеркала. Экспонированные пластинки обрабатывались в проявителях ГП-2 и ГП-3 /1,2/. Химико-фотографическая обработка экспонированных пластинок ИАЭ-694 заключалась в проявлении, стоп-ванне, фиксировании в кислом фиксаже и промывании в проточной воде.

На этапе предварительных исследований оценивалось влияние проявления на ДЭ и экспозиционную чувствительность импульсной голограммы. При этом постоянно наблюдалось увеличение экспозиционной чувствительности импульсной голограммы с ростом времени проявления. Например, при времени проявления 5` максимум ДЭ с обработкой в проявителе ГП-3 и разбавлением 15 мл проявителя на 400 мл Н<sub>2</sub>О составил 13,8%; а экспозиционная чувствительность (Н) 1.75•IO<sup>-3</sup> Дж•см<sup>2</sup>, для времени проявления 10` - ДЭ = 15,3%, Н = 9,5•10^-4 Дж•см², для времени проявления 20' - ДЭ = 14,2%. Н = 5,3•10^-4 Дж•см², абсолютные значения ДЭ практически не менялись, а максимум ДЭ смещался в области меньших экспозиций. Эта зависимость характерна для импульсных голограмм и неоднократно отмечалась в работах /3,4/ на других фотоматериалах для импульсной голографии.

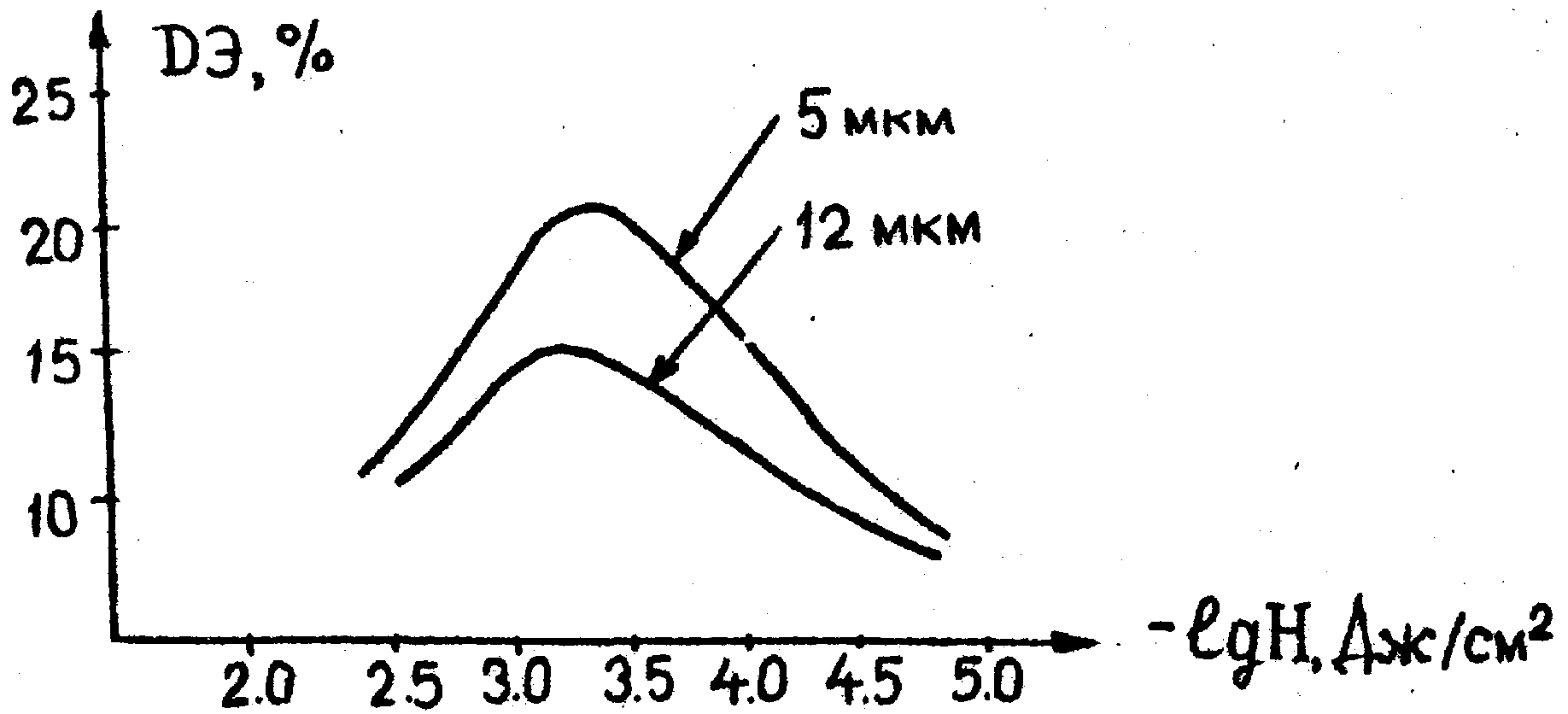

На рис.1 приведены усредненные кривые зависимости ДЭ от экспозиции голограмм, экспонированных на пластинки ИАЭ-694 с толщиной эмульсионного слоя 5 мкм и 12 мкм при обработке в течение 1О` в проявителе ГП-2.

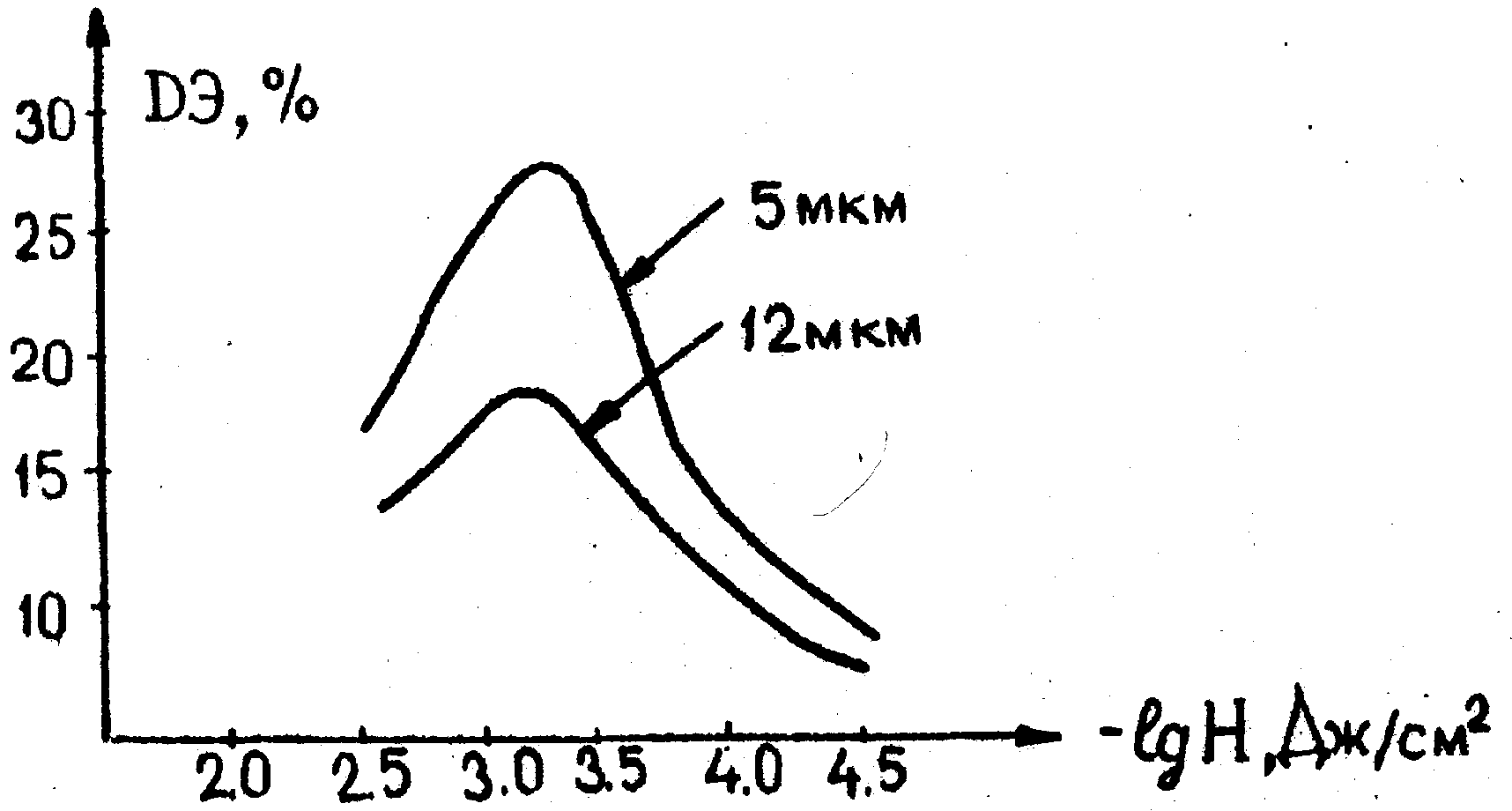

В этом случае абсолютные значения максимумов ДЭ в сравнении с обработкой в ГП-2 увеличились до 26%, экспозиционная чувствительность также возросла, составив 1,49•1O^-4 Дж•см². Анализ

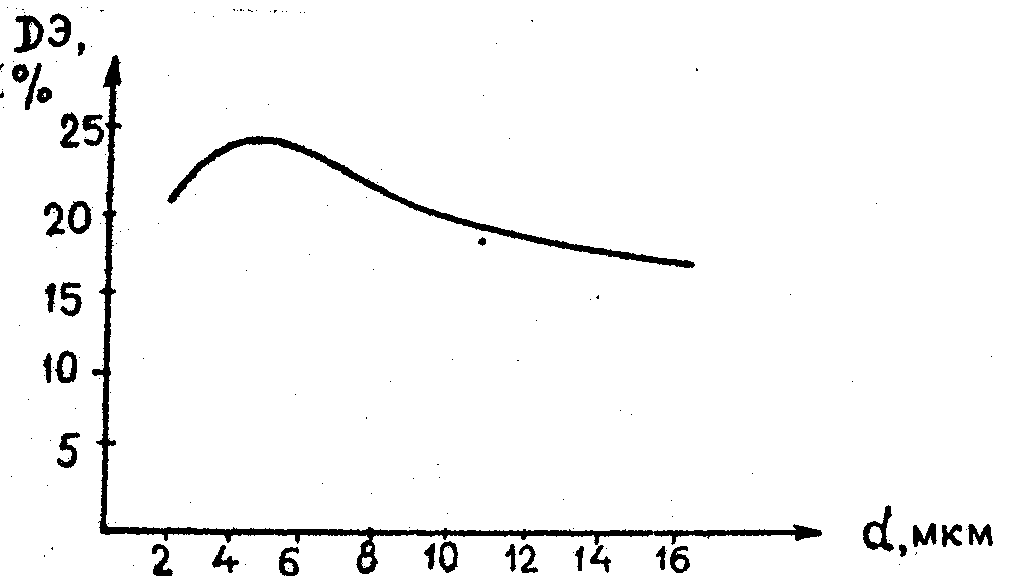

кривых рис.1,2 показывает, что существует зависимость Д8 и экспозиционной чувствительности импульсной голограммы, записанной на фотоматериалы ИАЭ-694,от толщины эмульсионного слоя.

С целью повышения качества импульсной голограммы во встречных пучках путем химико-фотографической обработки нами проводилось исследование влияния содержания в проявителе ГП-3 растворителя галогенидов серебра (NH₄CNS) на экспозиционные характеристики импульсной голограммы и оценка влияния разбавления проявителя ГП-3 с оптимальным количеством роданистого аммония на ДЭ и экспозиционную чувствительность импульсной голограммы. Результаты исследований обрабатывались однофакторным дисперсионным методом /5/. В таблице приведены полученные результаты. С увеличением разбавления проявителя ГП-3 максимальное значение ДЭ

При-ме-чание	8	tпр = 10` 15 мл проя-вителя на 400 мл Н2О
FH расчет	7	126           45,4
Среднее значе-ние экспозици-онной чувстви-тельности, Дж•см2	6	1,25•10-3 2,0•10-3 2,2•10-3 1,4•10-3     1,6•10-3 1,56•10-4 1,07•10-4
F таблич-ный	5	8,7 8,7 8,7 8,7     3,89
F расч.ДЭ %	4	32,72           7,25
Среднее значе-ние ДЭ серий наблюде-ний, %	3	13,9 19,6 24 17,3     32 24,4 20,6
Наименование фактора и условное обозначение	2	Концентрация роданистого аммония А1=60 г на 1л Н2О А2=75 г на 1л Н2О А3=100 г на 1л Н2О А4=125 г на 1л Н2О Разбавление проявителя ГП-3 15 мл – 200 мл Н2О 15 мл – 400 мл Н2О 15 мл – 600 мл Н2О
№ п/п	1	1             2

импульсной голограммы уменьшалось от 32% до 20%; но возрастала экспозиционная чувствительность, практически, на порядок от 20^-3 Дж•см^-2 до 10^-4 Дж•см². При концентрации в проявителе растворителя галогенидов серебра - 100 г/л ДЭ достигает максимального значения. Как показало сравнение расчетного значения критерия Фишера с табличным, разбавление проявителя ГП-3 и содержание роданистого аммония в нем являются значимыми факторами для величин ДЭ и экспозиционной чувствительности.

Таким образом, исследование голографических характеристик галогенсеребряного фотоматериала ИАЭ-694, предназначенного для записи в пичковом режиме импульсного источника отражательных голограмм по методу Ю.Н.Денисюка, показало, что в диапазоне энергетических экспозиций фотоматериала 1,5•10^-4 Дж•см^-2 ДЭ импульсных голограмм при соответствующей обработке составляет 24%; для получения больших значений ДЭ, - до 32% - энергетические экспозиции должны быть увеличены до 1,6•10^-3 Дж•см^-2. Экспозиции фотоматериала 10^-4 Дж•см^-2 соответствует значение ДЭ = 20%, Этот диапазон экспозиций является допустимым для освещения кожи и глаза живых объектов лазерным излучением с длиной волны 0,69 мкм длительностью 10^-4 с.

1. Усанов Ю.Е., Ермолаев М.М. Проявление фотоматериалов для голограмм. Оптико-механическая промышленность, 1972, № 12, с.39-40.

2. Кириллов Н.И., Васильева Н.В. Обработка высокоразрешающих фотоматериалов для киноголографии. Труды НИКФИ, М., 1976, с.193-196.

4. Alida R., Chuagui H., Pedraza P., Solution phisical development of Agfa – Gevaert emulsions for holography – Optica Acta. 1983, т. 30, №12, p.1743-1748.
