СИГНАЛЬНЫЕ И ШУМОВЫЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНЫХ ФОТОМАТЕРИАЛОВ НA ДЛИНУ ВОЛНЫ 0,53 МКМ

Л.Г. Копейко, Л.Е. Логак, О.Б. Серов,

Х.Х. Фассахова

Исследованы голографические экспозиционные характеристики лабораторных образцов импульсных фотоматериалов КАЗНИИТЕХФОТОПРОЕКТа на длину волны 0,53 мкм. Существенной особенностью исследований являются малые экспозиции предметного и опорного пучков от 10-6 Дж∙см-2 до 5∙10-5 Дж∙см-2. Отношение опорного пучка к предметному варьировалось от 45:1 до 1:1. В результате исследований установлено, что лабораторные образцы импульсных фотоматериалов КАЗНИИТЕХФОТОПРОЕКТа обеспечивают запись импульсных голограмм с ДЭ до 30% и шумом, соизмеримым с шумом фотоматериала Agfa Gevaert.

На длине волны 0,53 мкм в режиме модуляции добротности импульсного источника (tимп=3∙10-8 с) исследованы голографические экспозиционные характеристики лабораторных образцов импульсных фотоматериалов КАЗНИИТЕХФОТОПРОЕКТа: зависимость дифракционной эффективности (ДЭ) голографической решетки с пространственной частотой 1300 лин/мм от плотности энергии предметного пучка (Hs) при различных значениях экспозиций опорного пучка (Hr) и условиях химико-фотографической обработки, а также зависимость шума пленки - относительная интенсивность рассеянного света по отношению к интенсивности падающего на пленку света в направлении восстановления киноголограммы (iN) - от плотности энергии опорного пучка [1]. Существенной особенностью исследований являются малые экспозиции предметного и опорного пучков от 10 Дж∙см-2 до 5∙10-5 Дж∙см-2. Малые экспозиции предметного и опорного пучков выбирались для безопасной записи киноголограмм живых объектов. Отношение опорного пучка к предметному варьиро-

валось от 45:1 до 1:1.

Экспонированный материал обрабатывался в проявителях Д19, МГ6 и поверхностном бессульфитном гидрохиноновом. Значения ДЭ и iN оценивались на установке с He-Ne лазером по методике НИКФИ. Отношение сигнал/шум (ОСШ) оценивалось отношением ДЭ к уровню шума. В результате исследований зависимости ДЭ от экспозиций Hs и Нr установлено, что лабораторные образцы пленок в пределах нескольких серий имели практически одинаковые максимальные значения ДЭ при идентичных экспозициях предметного и опорного пучков (таблица). Зависимость ДЭ от энергетической экспозиции предметного пучка имеет осциллирующий характер (рисунок). Положение максимума ДЭ определяется величиной экспозиции и практически не зависит от типа проявителя, например, для энергетической экспозиции опорного пучка 10-5 Дж∙см-2 ДЭ составляет 20% при Hr=2,6∙10-6 Дж∙см-2 и обработке в проявителе МГ6. С увеличением экспозиции опорного пучка максимум ДЭ смещается в сторону больших значений экспозиций предметного пучка. Максимальные значения ДЭ и соответствующие им экспозиции предметного пучка не зависят от типа противоореольного слоя и составляют 7,3∙10-6 Дж∙см-2 при опорном пучке 2-10 Дж∙см-2. При постоянном времени проявления с ростом экспозиции опорного пучка максимальные значения ДЭ возрастают, составляя 16% при Hr=10 Дж∙см-2; 22% при Hr=1,5∙10-5 Дж∙см-2; 28,2% при Hr=2∙10-5 Дж∙см-2; 30% при Hr=3∙10-5 Дж∙см-2. С увеличением времени проявления значения ДЭ возрастают; для экспонированных при соотношении 1:1 голограмм с обработкой в бессульфитном гидрохиноновом проявителе установлено, что с увеличением времени проявления от 10 до 30 минут при Hr= Hr=2∙10-5 Дж∙см-2 ДЭ возросла от 14% до 28%.

Исследование зависимости шума от условий химико-фотографической обработки показало, что с увеличением времени проявления наряду с ростом ДЭ шум пленки увеличивается, что характерно как для отбеленных, так и для неотбеленных голограмм. Обработка в проявителе МГ6 дает более низкие значения шума, чем в проявителе Д19, для Hr=1,5∙10-5 Дж∙см-2 шум составил 2,2% (tпр=10') и 3,35% (tпр=28'). Использование предложенного в работе [2] способа снижения шума - добавление роданистого аммония в проявитель Д19 - уменьшает шум пленки от 3,5% до 2,1%.

Таблица

Значения максимальной ДЭ и шума голограмм, экспонированных на фотоматериалах с различными противоореольными слоями

п/п

Характеристика материала

Hs,

Дж∙см-2

Hr,

Дж∙см-2

ДЭ,

%

iN,

%

ОСШ

1.

Образец с п/о слоем из сажи 294 (309), Д19-12'

2,3∙10-6

5,4∙10-6

7,3∙10-6

∙10-5

1,5∙10-5

2∙10-5

17,2

22,4

23

2

2,7

3,1

8,6

8,2

7,4

2.

Образец с п/о слоем из красителя 295 (310), Д19-12'

2,7∙10-6

5,3∙10-6

7,3∙10-6

10-5

1,5∙10-5

2∙10-5

20,4

22

23

3,6

4,0

4,8

5,6

5,5

4,8

3.

Образец без п/о слоя 296 (311), Д19-12'

5,7∙10-6

7,3∙10-6

1,5∙10-5

2∙10-5

19

20

3,9

4,5

4,8

4,4

МГ6-10'

2,6∙10-6

5,2∙10-6

10-5

1,5∙10-5

20

19

1,9

2

10,52

9,5

(HN=1,5∙10-5 Дж∙см-2), но превышает шум пленки Agfa Gevaert 8E75HD.

Поэтому с целью снижения шума нами была использована химико-фотографическая обработка экспонированных пленок в бессульфитном гидрохиноновом проявителе с 1 фенил-5-меркаптотетразолом и его модификации, содержащей фенидон. Это позволило снизить шум при обработке в гидрохиноновом проявителе до значения 1,2% при времени проявления 15 минут; отношение сигнал/шум при этом возросло в 1,5 раза по сравнению с обработкой в проявителе Д19. Добавление в бессульфитный проявитель фенидона позволило получить для HN =2∙10-5 Дж∙см-2 значения шума 0,86% (tпр=15'). Отношение сигнал/шум при этом возросло в 5 раз. Значение шума фотоматериала Agfa Gevaert 8B75 при опорной составляющей экспози-

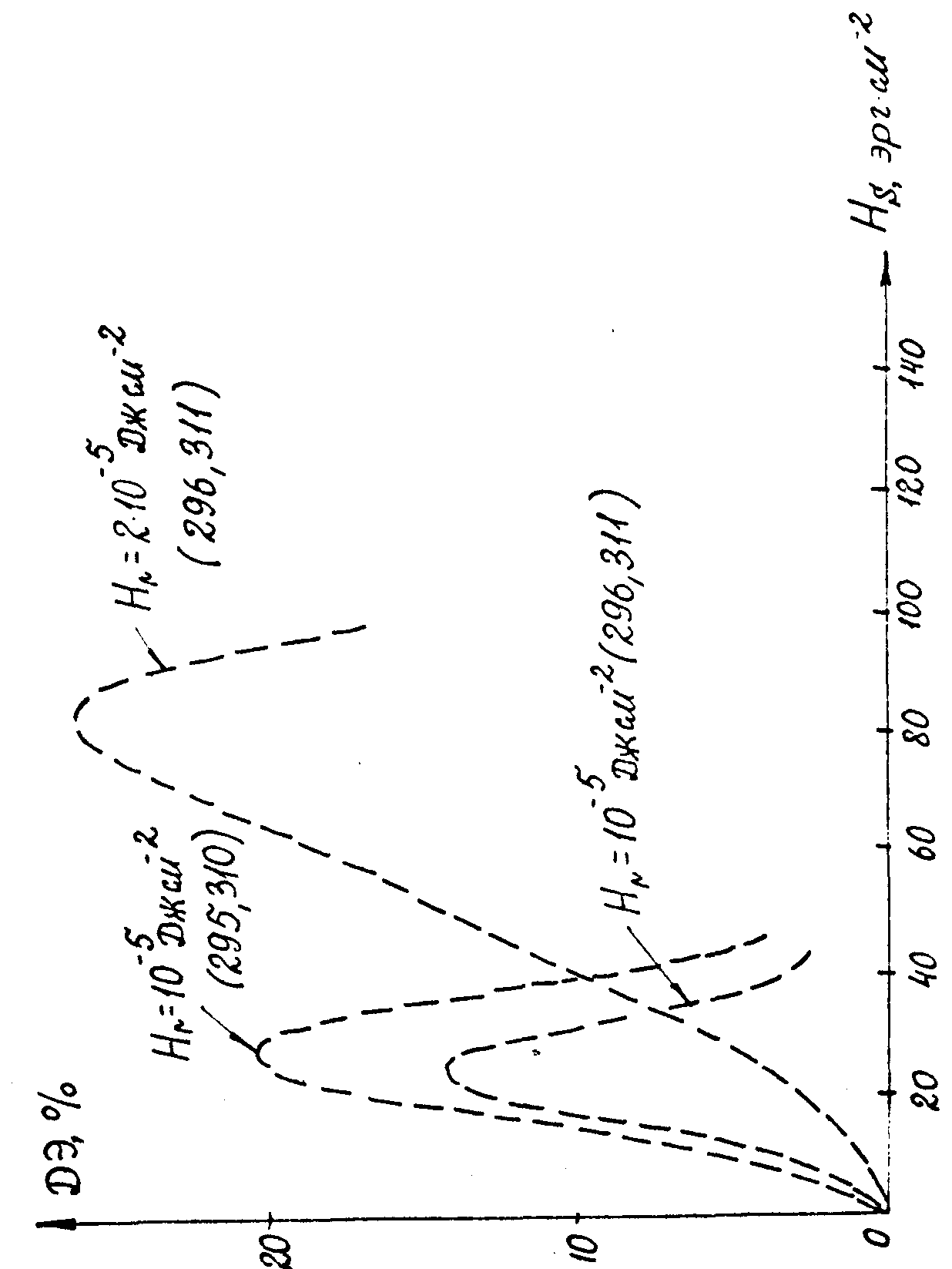

Рис. Зависимость ДЭ от экспозиции предметного пучка.









ции до 250 МДж/м2 - 1,5%.

Таким образом, исследования показали, что лабораторные образцы фотоматериалов КАЗНИИТЕХФОТОПРОЕКТа обеспечивают запись импульсных голограмм с ДЭ до 30% и шумом, соизмеримым с шумом фотоматериала Agfa Gevaert, что позволяет рекомендовать этот фотоматериал для импульсной съемки живых объектов в диапазоне малых экспозиций предметного и опорного пучков, - до 10-5 Дж∙см-2.

Л и т е р а т у р а

1. Соболев Г.А., Макеев В.А., Танетова Н.П., Цветов Е.Р., Вендрова О.Н. Экспериментальные исследования сигнальных характеристик фотоматериалов для голографического кинематографа. Труды НИКФИ, 1984, вып.110, с.38-55.

2. Ворзобова Н.Д. Исследование голографических характеристик фотопластинок ДПР. // Прикладная голография, Киев, 1984, с. 40-42.
