Д.Л. Головашкин, В.С. Павельев

Синтез высокоэффективной оптики для мощных лазеров ИК-диапазона является актуальной проблемой [1,2]. Достижения в области газофазного синтеза позволяют получать поликристаллические алмазные пленки (АП) с оптическими и теплофизическими свойствами, близкими к монокристаллам алмаза (теплопроводность @ 18-20 Вт/см× К [3] и коэффициент поглощения @ 5× 10^-2 см^-1, показатель преломления n=2,38-2,42 для l =10,6 мкм). Значительный интерес к использованию подобных алмазных пластин толщиной до 1-2 мм и площадью до 100 см² в качестве выходных окон для СО₂ лазеров мощностью 10-20 кВт [4] обусловлен их более высокими порогами тепловой стабильности и разрушения, чем у традиционных материалов ИК оптики (ZnSe, KCl и др.). Однако, задача создания более сложных оптических устройств оставалась нерешенной по двум основным причинам. Во-первых, механическая обработка АП с целью получения требуемого профиля затруднена из-за высокой твердости алмаза. Во-вторых, относительно малая толщина алмазных пластин не позволяет получать традиционным способом оптические элементы с достаточной апертурой.

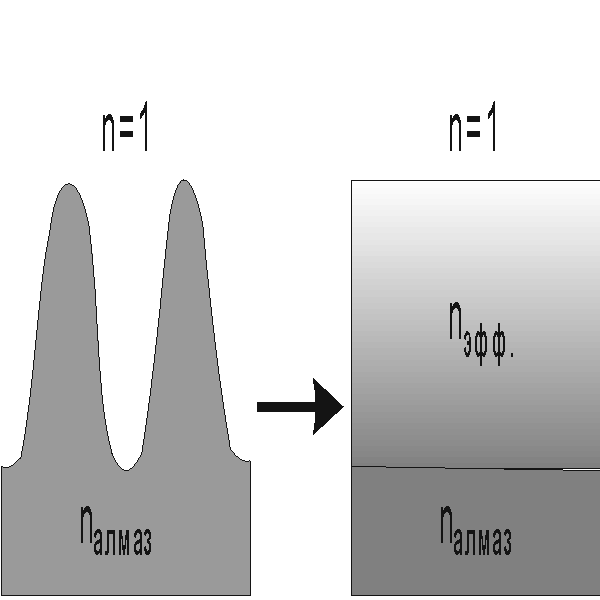

В качестве альтернативы, в работах [5] предлагается использовать АП в качестве подложек дифракционных оптических элементов [6], фазовый рельеф которых формируется методом селективного лазерного травления, разработанного в Институте общей физики РАН. Другой проблемой являются относительно высокие потери энергии, связанные с френелевским отражением, что существенно при фокусировке излучения мощных технологических CO₂-лазеров. Относительно высокий показатель преломления алмаза приводит к тому, что из-за потерь на отражение пропускание алмазной пластины на длине волны 10,6 мкм не превышает 71%. Поэтому особую актуальность приобретает задача просветления АП. Обычные пленочные антиотражающие покрытия значительно уступают алмазу по своим свойствам, что не позволяет использовать в полной мере уникальные свойства АП.

В работе [10] представлена разностная схема для трехмерного уравнения Максвелла, записанного в системе СИ в декартовой системе координат. Так как дифракционный рельеф наносится в виде полос, то выбор декартовой системы координат с осью X, направленной параллельно полосам, позволяет построить следующие двумерные схемы для волны типа H [11]:

где H_y ,H_z ,E_x – соответствующие проекции векторов напряженности электрического и магнитного полей в декартовой системе координат, e ₀,e ,m _0,m - диэлектрические и магнитные проницаемости вакуума и среды, h_t, h_y, h_z – шаги дискретизации на сетке w _ht,hy,hz={ (y_j,z_m,t_n)Î D} в области D={ 0< y< L_y, 0< z< L_z, 0< t< L_t} , где j,m,n узлы сетки, причем 0<j<N_y-2, 0<k<N_z-2, 0<n<N_t-2. Для простоты записи у значений полей отображены индексы, отличные от j,k,m. Краевые условия для E_x и H_y первого рода, для H_z второго рода. Считается, что излучение распространяется вдоль оси Z. Полученная схема аппроксимирует краевую задачу с погрешностью аппроксимации O(h_t, h_y, h_z).

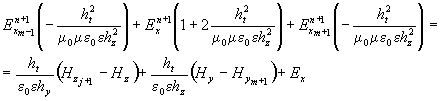

Система разностных уравнений (1) решается следующим образом: третье уравнение системы подставляется во второе и получившееся уравнение приводится к трехдиагональному виду:

которое решается стандартной трехдиагональной прогонкой. Найдя проекцию E_x, подставим ее в первое и третье уравнение системы (1) и найдем H_y и H_z.

Аналогично решается система (2), где трехдиагональное уравнение будет иметь вид:

Численные эксперименты, результаты которых приведены в Таблице 1, состояли в формировании волн типа H₀₁ (l =10.6 мкм, с цугом в одну длину волны), падающих на границу раздела пластинка-воздух и моделировании дальнейшего распространения прошедших и отраженных волн.

Диэлектрическая проницаемость пластинки e =5.76 Ф/м. Параметры схемы (1) выбирались следующими: L_y=500 мкм, L_z=180 мкм., L_t=8,1× 10^-14 с, h_y=1/3 мкм, h_z=0,2 мкм, h_t=3,5 × 10^-18 с. Энергия электромагнитного поля определялась как [2]

По результатам экспериментов 3-6 можно предположить наличие оптимальной высоты равнобедренного треугольника, являющегося периодом антиотражающей структуры. Структура с треугольниками, у которых высота меньшей оптимальной, обладает меньшим антиотражающим эффектом (сравним эксперимент 3 с экспериментами 5 и 6). А при высоте треугольника больше оптимальной, антиотражающий эффект не увеличивается (сравним эксперимент 3 с экспериментом 4).

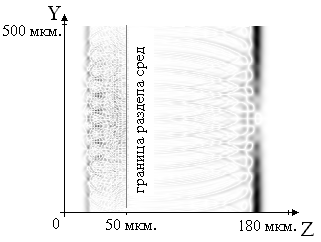

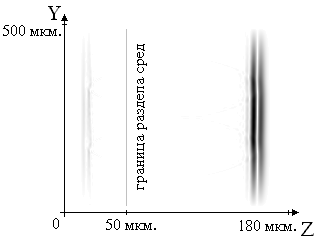

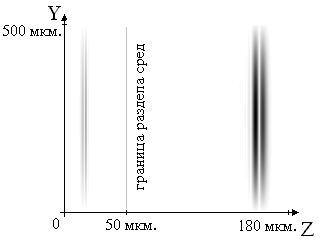

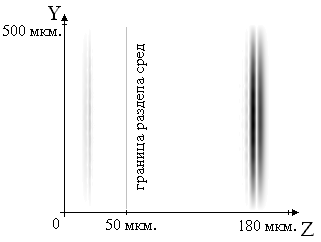

Рисунки 5,6,7 представляют модовый состав электромагнитной волны по разные стороны от границы раздела сред. Модовый состав лучше отслеживается на продольной проекции магнитной составляющей поля. Это происходит из-за того, что моды низких порядков переносят подавляющую часть энергии волны, а продольная проекция магнитной составляющей поля вносит малый вклад в общую энергию и в ней моды низких порядков незначительно превальируют над остальными модами.

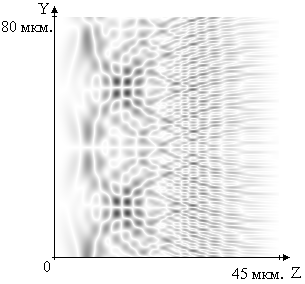

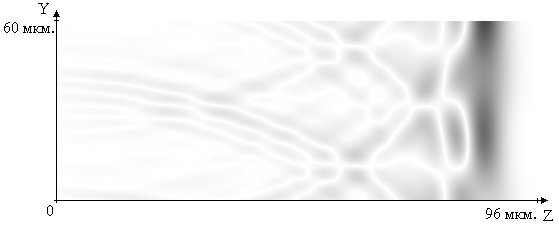

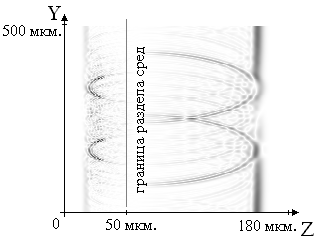

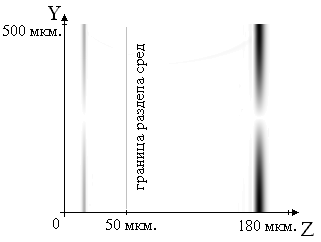

Появление мод высших порядков на рисунках 6, 7 (в отличии от рисунка 5, где мода низшего порядка) обусловлено непрерывностью электромагнитного поля на антиотражающем рельефе. Каждый фрагмент рельефа, содержащий от одного периода и более, формирует набор мод порядка L_z× a/d, где d- период антиотражающего рельефа, a – число периодов во фрагменте. Подробнее модовая структура представлена на рисунках 8, 9.

В данной работе показана возможность использования разностного решения уравнений Максвелла для анализа работы антиотражающих алмазных субволновых структур. Результаты проведенного численного моделирования находятся в хорошем согласовании с результатами натурных исследований, опубликованных в [7, 8], и результатами численного анализа с помощью теории эффективных сред второго порядка [9]. Таким образом, разностное решение уравнение Максвелла впервые позволило провести моделирование алмазных антиотражающих структур и оценить их эффективность в рамках теории электромагнитного поля, а также провести анализ тонкой структуры отраженной электромагнитной волны.
