МОБИЛЬНЫЙ ГОЛОГРАФИЧЕСКИЙ КОМПЛЕКС ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ

И.В. Алексеенко, В.С. Гуревич*, М.Е. Гусев, А.Н. Малов**, С.Л. Нарубин

Калининградский государственный университет, * -Лазерный центр АН Казахстана, ** -Иркутский филиал Института Лазерной Физики СО РАН

Мобильный голографический комплекс УГНИ предназначен для неразрушающих исследований натурных конструкций при воздействии различных эксплуатационных нагрузок. В состав комплекса входят передвижной голографический интерферометр с гидроподъемником, система лазерной накачки и стойка управления. Комплекс позволяет регистрировать голограммы и интерферограммы объектов размером до3х3 м как в лабораторных, так и в цеховых условиях. Голограммы регистрируются на фототермопластическую пленку, не требующую “мокрого” проявления, а восстановленное изображение выводится на монитор. В состав комплекса входит система ввода голографической информации в ЭВМ и пакет прикладных программ для обработки результатов измерений.

1. Назначение комплекса

Комплекс УГНИ (установка голографическая для неразрушающих исследований) предназначен для регистрации голограмм и голографических интерферограмм крупногабаритных объектов в лабораторных и заводских условиях, проведения голографических измерений, испытаний и неразрушающего контроля. Области применения комплекса УГНИ традиционны для голографической интерферометрии с поправкой на отсутствие виброизолированного стола, что затрудняет измерение статических характеристик, однако позволяет проводить исследования в широком диапазоне динамических нагрузок. Выделим следующие области применения научных исследований.

Анализ вибраций. Определение форм колебаний, измерение полей виброперемещений, вибродеформаций, виброскоростей и виброускорений поверхности конструкций.

Анализ деформированного состояния при быстропротекающих воздействиях. Определение параметров взрывных и ударных волн (амплитуд, скоростей, особенностей переотражения на границах) в различных материалах.

Анализ деформированного состояния вращающихся объектов. Определение форм колебаний, полей виброперемещений и вибродеформаций, а также деформаций под действием центробежных сил.

Дефектоскопия. Выявление скрытых дефектов (расслоений, разрывов армирующих элементов) в композитных материалах, резине, элементах сотовых конструкций. Кроме применений научно-исследовательского характера подобные комплексы широко применяются в некоторых отраслях промышленности.

Автомобильная промышленность. Вибрационная и прочностная доводка двигателя, трансмиссиии, силового каркаса, кузова, а также их элементов.

Турбостроение. Анализ вибропрочности дисков и лопаток турбин.

Ракетостроение, авиапромышленность. Анализ деформаций узлов и деталей при вибрационных, ударных, тепловых воздействиях, при нагружении внутренним давлением; выявление дефектов в узлах из композитных материалов.

Производство звуковоспроизводящей техники. Оптимизация амплитудно-частотных характеристик динамических головок, акустических систем, улучшение звучания музыкальных инструментов.

Производство бытовой электроаппаратуры. Снижение уровня вибраций и шума электроприборов (пылесосы, стиральные машины, холодильники, кофемолки, миксеры и т.п.).

Станкостроение. Снижение вибрации и шума станков и агрегатов, повышение прочности инструментов.

2. Состав и принцип работы комплекса

Общий вид комплекса УГНИ в рабочем состоянии приведен на рис.1. Следует отметить, что отдельные устройства и блоки не только работают в составе комплекса, но имеют самостоятельное функциональное значение и могут использоваться отдельно.

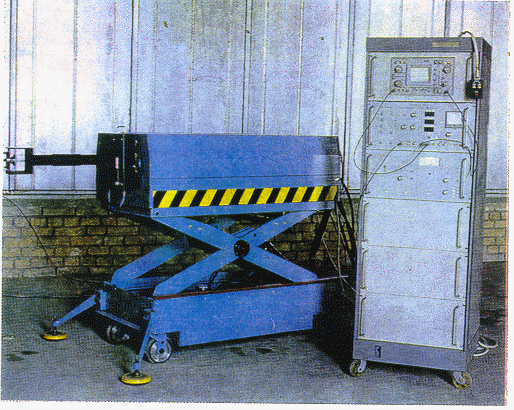

Рис.1. Общий вид мобильного голографического комплекса

2.1Мобильный оптический стол с гидроподъемником

Стол имеет сотовую конструкцию для придания жесткости и минимизации степени разъюстировки элементов при эксплуатации. Верхняя плита стола имеет сетку резьбовых отверстий диаметром 6 мм с шагом 50 мм, что позволяет монтировать различные оптические схемы интерферометров из наборов оптических принадлежностей фирм “Newport”, “Earling Optics”, “EKSMA”, “Standa” и т.д., устанавливать различные типы подходящих по размерам импульсных и вспомогательных лазеров. В основании тележки стола располагается двухконтурная охлаждения для импульсного лазера, имеются специализированные разъемы для подключения ламп накачки импульсных квантронов, датчиков фотодиодного контроля, системы регистрации голограмм (например, фототермопластической ячейки), вспомогательных лазеров для юстировки и восстановления изображения, телекамеры системы вывода изображения, системы управления лазерным излучением (например, ячейки Поккельса).

2.2Голографический рубиновый лазер

Излучатель лазера состоит из задающего генератора, работающего в одномодовом и одночастотном режимах (мода ТЕМ ooq), и двух квантовых усилителей. Генератор и усилители собраны на мобильном оптическом столе комплекса УГНИ (см. п.2.1), однако могут быть собраны на оптических столах фирм “Newport”, “Standa” и т.д., имеющих отверстия диаметром 6 мм с шагом 55 мм. Кроме того, предусмотрена возможность изготовления излучателя в виде отдельного модуля, выполненного на плите из синтетического гранита, и размещенного в пылезащитном кожухе. Блок накачки лазера выполнен в виде отдельной стойки, снабжен системой контроля и управления, позволяющей раздельно устанавливать уровни энергий накачки задающего генератора и усилителей, осуществлять поджиг ламп накачки соответствующих квантронов с регулируемой задержкой.

2.3.Система управления лазерным излучением (управляющий процессор)

В установке УГНИ система управления лазерным излучением, предназначенная для реализации методик голографической регистрации, используется совместно с голографическим лазером (п.2.2). Однако данная система может быть использована при работе с любым другим рубиновым или неодимовым лазером, у которого в задающем генераторе есть возможность разместить ячейку Поккельса (цилиндр 40х40 мм). Система управления является важнейшим элементом комплекса УГНИ, согласующим работу всех модулей установки. Она позволяет осуществлять около 20-ти различных режимов голографической регистрации, синхронизируя лазерные импульсы с определенными параметрами исследуемого процесса, управляя работой блока лазерной накачки, системой регистрации голограмм, запоминающим осциллографом, вспомогательными устройствами. Синхронизация с параметрами процесса осуществляется как по сигналам от датчиков, расположенных на объекте, так и по сигналам специализированного высокоскоростного оптоэлектронного датчика, входящего в комплект системы. Для настройки системы и контроля режима регистрации необходимые данные выводятся на экран запоминающего осциллографа.

2.4 Другие системы

Кроме вышеназванных устройств, самостоятельное функциональное значение имеют блок охлаждения лазерных квантронов (разработка фирмы “EKSMA”, Литва), блок термопластической регистрации (разработка Киевского государственного университета, руководитель - Павлов В.А.), телевизионная система МТУ-82 (г.Псков) и оригинальная система ввода и обработки голографических интерферограмм на ПЭВМ.

2.5 Работа комплекса

Регистрация голографических интерферограмм осуществляется следующим образом: сигнал датчика, дающий информацию о процессе, поступает на соответствующий вход системы управления. В режиме настройки осуществляется синхронизация работы блоков устройства, выбирается необходимый режим регистрации, устанавливаются необходимые интервалы между лазерными импульсами или фазы исследуемого процесса, требуемые задержки по каналу выхода внешней синхронизации (например, для инициации взрыва, удара и т.д.) или внутренней синхронизации (когда запуск осуществляется самим процессором, например, таймером, датчиком взрыва, давления и т.п.). Вся информация в режиме настройки поступает только на запоминающий осциллограф, работающий в режиме без запоминания и запускаемый импульсами настройки с частотой 50 Гц. Никаких сигналов по управляющим выходам системы управления (поджига ламп накачки, управления ячейкой Поккельса, управления фототермопластическим регистратором, внешней синхронизации) при этом не формируется для исключения повреждения отдельных блоков или их преждевременного срабатывания. После настройки система управления переключается в режим регистрации, а осциллограф - в режим запоминания. Включаются система охлаждения и зарядные устройства импульсного лазера, заряжаемые до определенных уровней. Энергии зарядов выбираются исходя из требования не перенакачки задающего генератора, что может привести к неодномодовому режиму излучения, а также из условия требуемой энергии на выходе лазерных усилителей, которая зависит от размеров объекта, расстояния до него и коэффициента отражения лазерного излучения от объекта. Энергия в опорном пучке может при этом регулироваться (ослабляться) с помощью системы фильтров, что позволяет оптимизировать соотношение между опорным и объектным лучами на голограмме. После заряда осуществляется регистрация нажатием кнопки “Пуск” на блоке системы управления, либо на выносном пульте дистанционного управления. При этом сначала формируется сигнал включения термопластического регистратора и только после того, как этот регистратор придет в готовность и сформирует соответствующий ответный сигнал, формируются последовательно сигналы в канале поджига ламп накачки, в канале управления ячейкой Поккельса и в канале внешней синхронизации (см. рис.2). Это позволяет осуществлять регистрацию в незатемненном помещении, т.к. за короткий промежуток времени между готовностью термопластического носителя и регистрацией не происходит его засветки некогерентным естественным светом (за исключением случаев прямого попадания солнечных лучей или аналогичной мощной засветки на термопластический носитель).

После регистрации голографическое изображение восстанавливается на месте с помощью вспомогательного гелий-неонового лазера и телевизионной системы. Лазер и видеокамера расположены на мобильном оптическом столе, монитор телевизионной системы - в стойке управления. По желанию пользователя полученная интерференционная картина может быть записана на видеомагнитофон или введена сразу в ПЭВМ с помощью модуля ввода.

Вспомогательный лазер используется для юстировки задающего генератора, усилителей и голографического интерферометра.

На рис.3-5 приведены примеры восстановленных голографических интерферограмм, полученных с помощью комплекса УГНИ во время испытаний в ряде организаций.



3. Основные технические характеристики комплекса УГНИ и его состав

Размер регистрируемой области, м х м 3х3

Глубина регистрируемой области, м более 2,0

Наличие затемнения при работе не требуется

Напряжение питания, В 220

Потребляемая мощность, кВт не более 3,0

Габариты и вес, мм/кг

    • оптический стол 820х1660х760/780
    • стойка блока питания 600х554х1820/360
    • стойка блока управления 600х554х1820/80

Расход водопроводной воды, л/мин не более 10

3.1 Голографический рубиновый лазер

Длина волны излучения, нм 694,3

Режимы генерации одно- и двухимпульная модуляция; свободная генерация

Длительность модулированного импульса, нс 80

Длительность импульса свободной генерации, мкс 1200

Междуимпульсный интервал, мкс 50-800

Энергия излучения, Дж/имп 1,0

Мода излучения ТЕМooq

Длина когерентности, м не менее 2,0

3.2Система управления лазерным излучением

Диапазон частот сигналов с датчиков, Гц 20-50х103

Напряжение сигнала датчика, В 0,001-10

Количество синхронизируемых сигналов 3

Количество режимов синхронизации(регистрации) около 20, в т.ч.:

    • ручной, с цифровой установкой интервалов
    • с синхронизацией с фазой процесса
    • с синхронизацией с фазами двух процессов
    • с внешним запуском
    • с инициацией процесса
    • комбинация нескольких режимов

Тип модулятора ячейка Поккельса

на кристалле DKDP

с иммерсией

Размер модулятора, мм х мм 40х40

Величина четвертьволнового напряжения

для l =694,3 нм, В (2,3-2,6)х103

Количество управляющих импульсов 1 или 2

Диапазон регулировки амплитуды I импульса, В (0-4,5)х103

Диапазон регулировки II управляющего импульса - не регулируется, амплитуда импульса равна четверть волновому напряжению.

Длительность управляющих импульсов, нс 350 ± 50

Длительность переднего фронта управляющего импульса, нс не более 80

Рабочий диапазон длин волн, нм не менее 550-1300

3.3Термопластическая камера

(разработчик - Киевский государственный университет, руководитель –Павлов В.А.)

Размер кадра голограммы, мм х мм 40х40

Материал подложки стекло

Время проявления, с не более 2

Время готовности, с не более 2,5

Число циклов перезаписи без замены термопластинки не менее 500

Дифракционная эффективность, % не менее 5

3.4Телевизионная система МТУ-82

Чувствительность видикона, Лк 10

Разрешение видикона в центре, ТВ-линий 400

Размер экрана монитора (диагональ), см 23

3.5 Устройство ввода и автоматизированной обработки интерферограмм

Формат изображения 512х512

Количество уровней квантования 64 - 256

Время ввода кадра, мс не более 200

Адаптация к процессору Intel 486

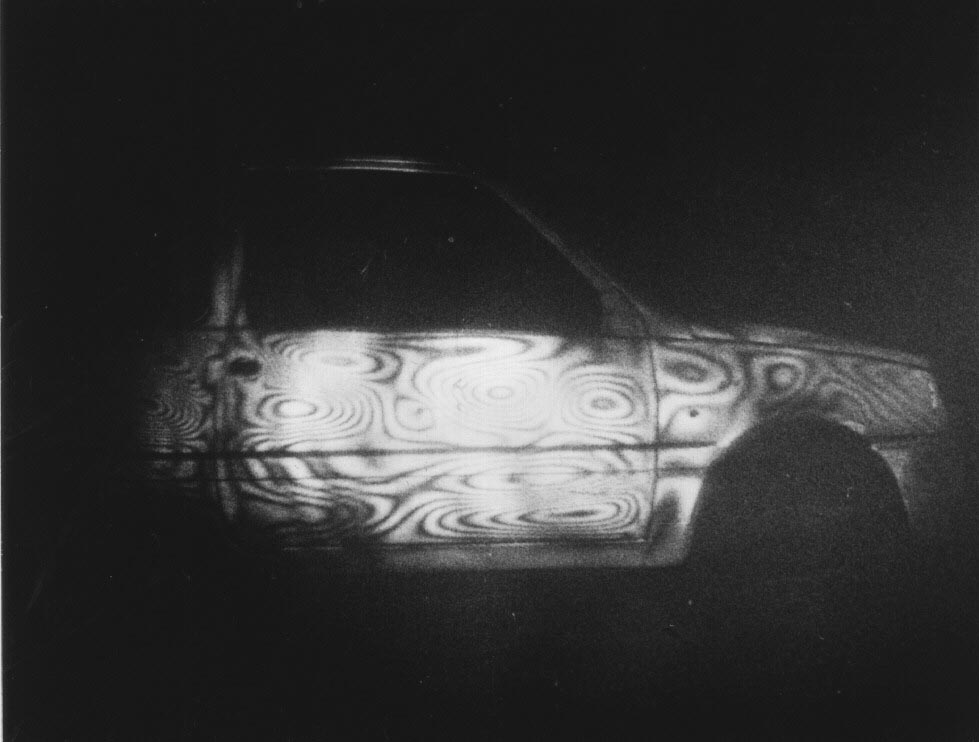

Рис.3. Исследование вибраций двери автомобиля "Ока"

Заключение

Экспериментальные образцы комплекса УГНИ были поставлены и испытывались в лабораториях ВНИИОФИ (г. Москва), АвтоВАЗе и КамАЗе, Казанском авиационном институте, Лазерном центре АН Казахстана (г. Алма-Ата), институте электроники АН Казахстана (г. Приозерск, Казахстан). Полученный при этом опыт позволяет утверждать, что после проведенных доработок комплекс УГНИ не уступает, а в некоторых случаях и превосходит по параметрам аналогичные установки фирм “Роттенкольбер” (Германия) и “Ньюпорт” (США).

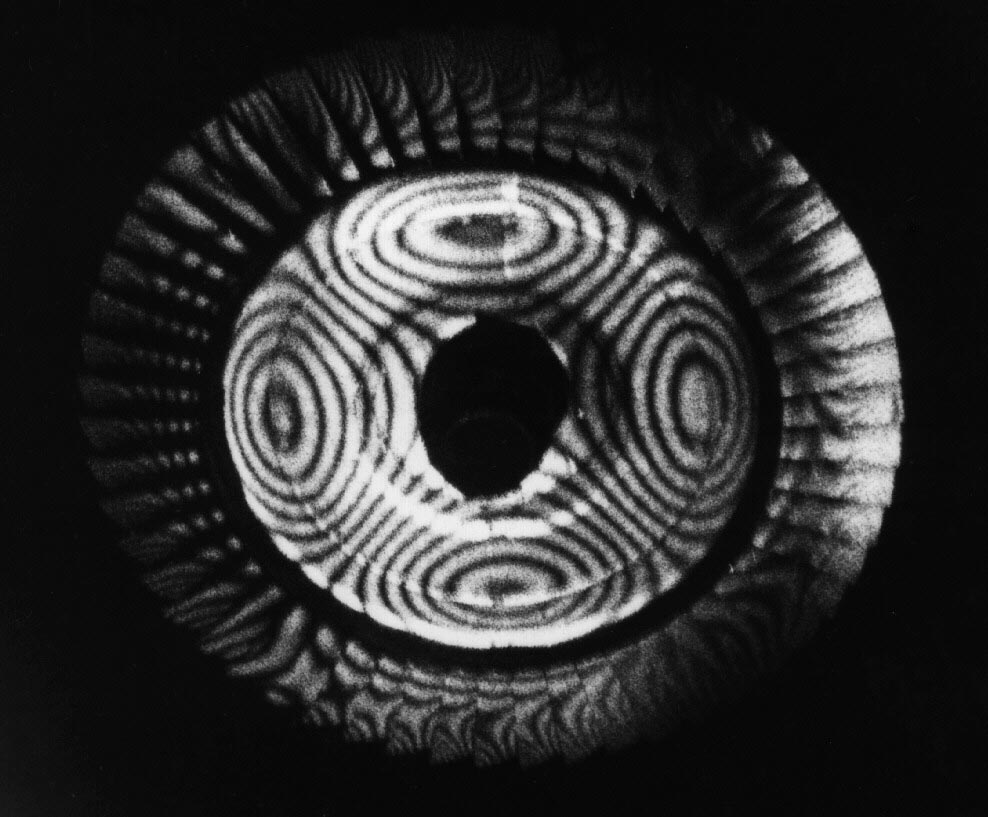

Рис. 4. Исследование авиационной турбины

Авторы выражают благодарность директору Вильнюсского завода “Матас” Турченкову А.И., начальнику КБ завода Данилову Р.П., конструкторам Клименко А.И., Голод И.А., начальнику экспериментального цеха Быкову В.А. за разработку технической документации и изготовление экспериментальных образцов комплекса УГНИ, а также ведущему научному сотруднику ВНИИОФИ Антонову Е.А. за научную и техническую помощь при испытаниях комплекса.

Рис.5. Исследование вибраций во вращающемся диске.

Размер диска 20 см.. Частота вращения около 1800 об/мин.

Работа выполнялась при поддержке гранта Госкомвуза России N 95-0-8.1-11.
